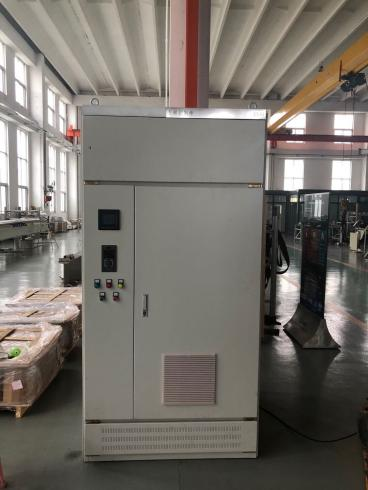

The Elektrik Kontrol Kabinielektrikli dalgıç pompa (ESP) ünitesinin başlatılmasını ve durdurulmasını kontrol eden, çalışma durumunu izleyen ve kaydeden ve çalışma sırasında anormal koşullar oluştuğunda otomatik olarak kapanma korumasını gerçekleştiren özel bir cihazdır. Şu anda yaygın olarak dört tip kontrol kabini kullanılmaktadır: güç frekanslı kontrol kabinleri, yumuşak başlatmalı kontrol kabinleri, alçak gerilim değişken frekanslı kontrol kabinleri ve orta gerilim değişken frekanslı kontrol kabinleri.
Uluslararası Standart: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Ulusal Standart: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Endüstri Standardı: API RP 11S1, API 14F
Kurumsal Standart: AT-ST-013
Güç Kaynağı Gerilim Koruması
Üç Fazlı Akım Koruması
Aşırı Yük Koruması
Düşük Yük Koruması
Düşük Gerilim Koruması
Gecikmeli Başlatma
Gecikmeli Kapatma
Mevcut Kayıt
| Model ve Özellikler | Nominal Akım (A) | Nominal Gerilim (V) | A (Genişlik) × B (Derinlik) × H (Yükseklik) |
| 1.2kV sınıfı | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.5kV sınıfı | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3kV sınıfı | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3.6kV sınıfı | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Model ve Özellikler | Nominal Akım (A) | Nominal Gerilim (V) | A (Genişlik) × B (Derinlik) × H (Yükseklik) |
| 1.2kV sınıfı | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.3kV sınıfı | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Yükseklik: ≤2000m
● Ortam sıcaklığı:-30°C/-22°F — +50°C/122°F
● Bağıl nem: ≤%85
●Yanıcı ve patlayıcı maddeler, izolasyonu aşındırıcı gazlar ve iletken toz içermez
●Şiddetli titreşim olmayan, dikey eğimi ≤ 5° olan yerlere monte edilir
| HAYIR. | Parametre Adı | Veri |
| 1 | Nominal Giriş Gerilimi | 380 V – 480 V±%10,3P 380 V – 480 V ±%10, 3 fazlı |
| 2 | Nominal Giriş Frekansı | 50Hz±10% |
| 3 | Çıkış Frekansı | 0 - 120 Hz, ayarlanabilir |
| 4 | Çıkış Frekansı Çözünürlüğü | 0,01 Hz |
| 5 | Kontrol Güç Kaynağı Gerilimi | AC220V |
| 6 | Nominal Çıkış Gücü | 110 kW–630 kW |
| 7 | Nominal Çıkış Akımı | 215A–1188A |
| 8 | Çıkış Gerilim Aralığı | 0 - Giriş Gerilimi |
| 9 | Doğrultucu Tipi | 6 - darbe diyot doğrultucu |
| 10 | İnvertör Transistör Tipi | IGBT |
| 11 | Harici İletişim Arayüzü | RS485, RS232 |
| 12 | Dış İletişim Modeli | Kablo |
| 13 | Koruma Fonksiyonu | Aşırı yük, düşük yük, kısa devre, faz kaybı, aşırı sıcaklık |
| 14 | Soğutma Yöntemi | Zorunlu hava soğutma |
| 15 | Giriş Güç Faktörü | 0.98 |
| 16 | Yeterlik | >%98 |
| 17 | Çıkış Filtresi | Sinüs dalgası |
| 18 | Nominal Görev Döngüsü | Sürekli |
| 19 | IP Sınıfı / Koruma Sınıfı | IP23 |
| 20 | Aşırı Yük Kapasitesi | %150 nominal tork, süre 60 sn |
| 21 | Çalışma Ortam Sıcaklığı | -15°C ~ 50°C 5 ℉ ～ 122 ℉ |
| 22 | Depolama / Taşıma Sıcaklığı | -40°C ~ 55°C -40 ℉ ～ 131 ℉ |
| 23 | Ortam Nemi | ≤%95 (+20 °C'de), yoğuşmasız |
| 24 | Kurulum Yüksekliği | ≤1000m, aşılırsa değer kaybı gerekir |
| 25 | Giriş Tarafı Harmonik Bileşeni | H5=%36,H7=%17,8,H11=%8,1,H13=%5,3 |
| 26 | Giriş Tarafı Harmonik İçeriği | <%5 |
| 27 | Kontrol Modu | Çok noktalı V/F, vektör V/F |
| 28 | Giriş ve Çıkış Kablolama Modu | Üstten giriş ve üstten çıkış, alttan giriş ve alttan çıkış |
| HAYIR. | Parametre Adı | Veri |
| 1 | Nominal Giriş Gerilimi | 380 V – 690 V ±%10, 3 fazlı |
| 2 | Nominal Giriş Frekansı | 50Hz±10% |
| 3 | Çıkış Frekansı | 0 - 120 Hz, ayarlanabilir |
| 4 | Çıkış Frekansı Çözünürlüğü | 0,01Hz |
| 5 | Kontrol Güç Kaynağı Gerilimi | alternatif akım 220V |
| 6 | Nominal Çıkış Gücü | 110 kW–900 kW |
| 7 | Nominal Çıkış Akımı | 202A–1535A |
| 8 | Çıkış Gerilim Aralığı | 0 - Giriş Gerilimi |
| 9 | Doğrultucu Tipi | IGBT |
| 10 | İnvertör Transistör Tipi | IGBT |
| 11 | Harici İletişim Arayüzü | RS485, RS232 |
| 12 | Harici İletişim Modu | Fiber Optik |
| 13 | Koruma Fonksiyonu | Aşırı Yük, Düşük Yük, Kısa Devre, Faz Kaybı, Aşırı Sıcaklık |
| 14 | Soğutma Yöntemi | Zorunlu hava soğutma |
| 15 | Giriş Güç Faktörü | 0.98 |
| 16 | Yeterlik | >%98 |
| 17 | Çıkış Filtresi | Sinüs dalgası |
| 18 | Nominal Görev Döngüsü | Sürekli |
| 19 | IP Sınıfı / Koruma Sınıfı | IP23 |
| 20 | Aşırı Yük Kapasitesi | %150 nominal tork, süre 60 sn |
| 21 | Çalışma Ortam Sıcaklığı | -15°C ~ 50°C 5 ℉ ～ 122 ℉ |
| 22 | Depolama / Taşıma Sıcaklığı | -40°C ~ 55°C -40 ℉ ～ 131 ℉ |
| 23 | Ortam Nemi | ≤%95 (+20 °C'de), yoğuşmasız |
| 24 | Kurulum Yüksekliği | ≤1000 m; aşılırsa değer kaybı gerekir |
| 25 | Giriş Tarafı Harmonik Bileşeni | %4 |
| 26 | Giriş Tarafı Harmonik İçeriği | <%5 |
| 27 | Kontrol Modu | Çok noktalı V/F, vektör V/F |
| 28 | Giriş ve Çıkış Kablolama Modu | Üstten giriş ve üstten çıkış, alttan giriş ve alttan çıkış |
| HAYIR. | Parametre Adı | Veri |
| 1 | Nominal Giriş Gerilimi | 0,6 KV -2,6 KV±%10 |
| 2 | Nominal Giriş Frekansı | 50 Hz ± %10 |
| 3 | Çıkış Frekansı | 0 - 120Hz,ayarlanabilir |
| 4 | Çıkış Frekansı Çözünürlüğü | 0,01 Hz |
| 5 | Kontrol Güç Kaynağı Gerilimi | AC220V |
| 6 | Nominal Kapasite | 45 kVA–300kVA |
| 7 | Soğutma Yöntemi | Zorunlu hava soğutma |
| 8 | Giriş Güç Faktörü | >%20 yükte 0,98'in üzerinde |
| 9 | Nominal Görev Döngüsü | Sürekli |
| 10 | IP Sınıfı / Koruma Sınıfı | IP20 |
| 11 | Aşırı Yük Kapasitesi | 1 saat için %120, 1 dakika için %150 |
| 12 | Çalışma Ortam Sıcaklığı | -15°C ~ 50°C 5 ℉ ～ 122 ℉ |
| 13 | Depolama / Taşıma Sıcaklığı | -40°C ~ 55°C -40 ℉ ～ 131 ℉ |
| 14 | Ortam Nemi | ≤%90 (+20 °C'de), yoğuşmasız |
| 15 | Kurulum Yüksekliği | ≤1000 m; aşılırsa değer kaybı gerekir |
●Yükseklik 1000 m'yi geçmeyecektir; Rakım 1000 m'yi aşarsa değer kaybı gereklidir.
●Çalışma ortam sıcaklığı: -5°C ila +40°C, günlük ortalama sıcaklık +35°C'yi geçmiyor, ortam sıcaklığı değişimi 5°C/saat'ten büyük değil. Ortam sıcaklığı izin verilen aralığı aşarsa uygun iklimlendirme ekipmanı donatılacaktır.
●Ortam havasının maksimum bağıl nemi: ≤ %90 (20°C'de); +40°C'de ≤ %50.
●Kurulum temeli şiddetli titreşim ve darbelerden arındırılmış, dikey eğimi %5'i geçmeyecek şekilde olacaktır.
●Çalışma ortamı iletken veya patlayıcı tozlardan ve metalleri aşındıran veya izolasyona zarar veren gaz veya buharlardan arındırılmış olacaktır.
●AC giriş güç kaynağının sürekli voltaj dalgalanması, nominal değerin ±%10'unu aşmayacaktır.
●AC güç şebekesinin frekans dalgalanma aralığı: 45 Hz–55 Hz, frekans değişim oranı saniyede ±%1'i aşmaz.
●Yalnızca iyi havalandırmanın olduğu kapalı mekanlarda kullanım için; Cihazın üzerindeki ve çevresindeki açıklıklar ≥ 700 mm olacaktır.
●Aşırı gerilim, düşük gerilim, aşırı akım, faz kaybı ve kısa devre gibi korumalarla donatılmıştır.
●Çıkış akımını, voltajı, frekansı vb. göstermek için LED ekranla donatılmıştır.
●Sistem parametreleri tuş takımı kullanılarak ayarlanabilir.
●Hem değişken frekans modunda hem de güç frekansı modunda çalışabilir.
●Değişken frekanslı çalışmada çalışma modu manuel veya otomatik olabilir.
●Başlangıç zamanı ve çalışma frekansı isteğe göre ayarlanabilir.
S1: Değişken Hız Sürücülü Elektrik Kontrol Kabini esas olarak hangi ekipman için kullanılır?
A1: Bu Değişken Hızlı Sürücü Kontrol Kabini, yüksek sıcaklık pompaları, derin kuyu pompaları ve nehir emme pompaları gibi her türlü dalgıç pompa için özel destek ekipmanıdır. Petrol sahası su dağıtımı, derin kuyu suyu temini ve nehir suyu alma projelerine uygundur.
S2: Geleneksel sabit hızlı kontrolle karşılaştırıldığında frekans dönüşüm kontrolünün temel avantajları nelerdir?
Cevap 2: Geleneksel sabit hızlı kontrol kutuları ile karşılaştırıldığında,Değişken Hız Sürücüsü Elektrik Kontrol KabiniPompa hızını gerektiği gibi serbestçe ayarlayabilir. Daha fazla enerji tasarrufu sağlar, yumuşak başlatmayla ekipman aşınmasını azaltır ve tam güvenlik korumasına sahip olup pompa çalışmasını daha istikrarlı, güvenli ve güç tasarruflu hale getirir.
S3: Bu kontrol kabini zorlu dış mekan çalışma ortamlarına uyum sağlayabilir mi?
A3: Evet. Bu Elektrik Kontrol Kabini, sızdırmaz endüstriyel kabuk ve yüksek kaliteli iç parçalara sahiptir. Toz geçirmez, su geçirmez ve parazit önleyicidir ve petrol sahası, su kuyusu ve nehir suyu alma projeleri için nemli, tozlu ve dış ortamlarda stabil şekilde çalışabilir.

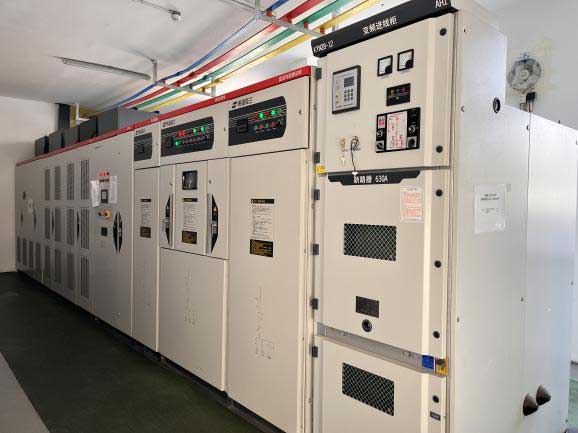

Her Değişken Hız Sürücülü Elektrik Kontrol Kabini için sıkı kalite kontrolü uyguluyoruz. Sıradan tek parçalı muayeneden farklı olarak tüm kabinlerimiz teslimattan önce uyumlu dalgıç pompa setleri ile test edilmektedir. Her ekipman tam çalışma testini, hız ayar testini ve yük simülasyon testini geçer. Bu gerçek pompa eşleştirme testi, kabin ile pompa arasında mükemmel koordinasyon sağlar. Sahada istikrarlı ve güvenilir çalışmayı garanti etmek için tüm ürünler yalnızca tam eşleştirme testini geçtikten sonra teslim edilir.
Dalgıç pompa kontrol ekipmanı geliştirme ve üretme konusunda zengin deneyime sahibiz. Tüm Değişken Hız Sürücülü Elektrik Kontrol Kabini ürünleri, istikrarlı kalite ve düşük arıza oranıyla sıkı bir şekilde test edilmiştir. Farklı pompalara ve çalışma koşullarına uyacak şekilde özelleştirilmiş parametreleri ve işlevleri destekliyoruz. Tam satış öncesi danışmanlık, yerinde rehberlik ve satış sonrası bakım hizmetleri sağlıyoruz. Ürünlerimiz dünya çapında satılmakta ve çeşitli petrol sahası, su kuyusu ve nehir suyu alma projelerine uygun maliyetli ve istikrarlı kontrol çözümleriyle hizmet vermektedir.
