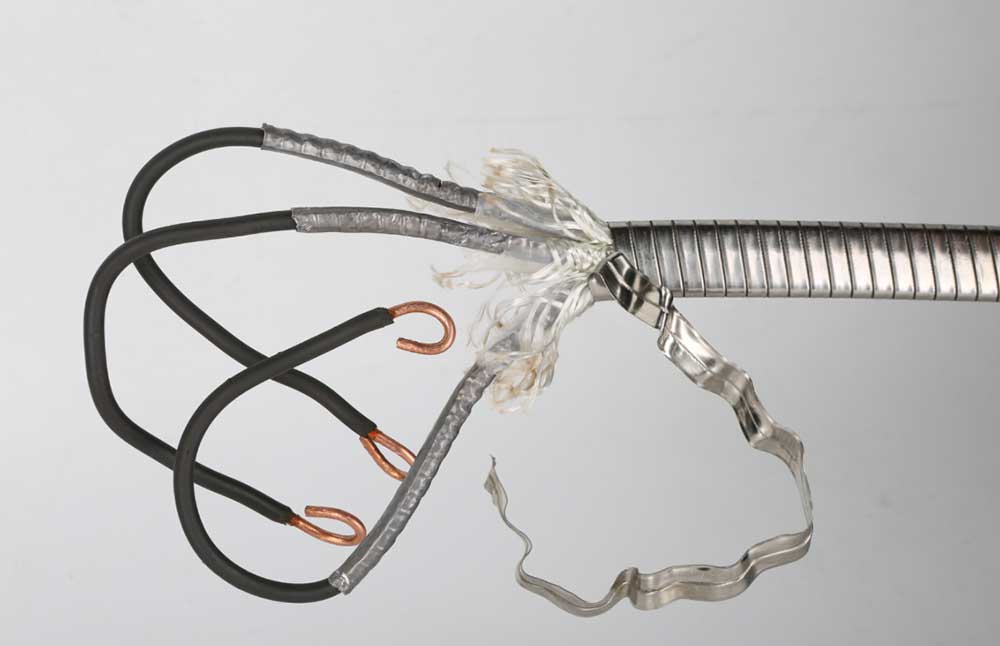

BuGüç KablosuBir ucu ana kabloya ve diğer ucu yüzey bağlantı kutusuna bağlanan, ekipman için güvenilir güç iletim desteği sağlayan, ESP'ler için özel bir eşleştirme kablosudur. İletkenin kesit şekline göre sınıflandırılan kablo iki yapısal tipte mevcuttur: dairesel ve düz. Yapısı içten dışa şu şekildedir: katı (veya çok telli) yuvarlak bakır iletken, yalıtım katmanı, kılıf katmanı, örgülü katman (dış kılıf katmanı, dolgu katmanı) ve çelik bant koruyucu koruyucu katman.
Uluslararası Standart: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Ulusal Standart: GB/T 16750
Endüstri Standardı: API RP 11S1, API RP 11S5, API RP 11S6
Kurumsal Standart: AT-ST-008
●Yüksek yük akımı
●Yüksek sıcaklık dayanımı
●Kolay ve güvenilir kurulum
●Korozyon direnci
| AWG Serisi | Kesit Alanı (mm2) | Çekirdek Sayısı | Tel sayısı / Tek telin nominal çapı (mm) | Nominal Gerilim Sınıfı(kV) | Çalışma Sıcaklığı（°C/℉） |
| AWG7 | 10 | 3 | 1/3.67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |
Yuvarlak kablo
| Kod | Açıklama | Kısaltmalar | Kod | Açıklama | Kısaltmalar |
| Yalıtım Katmanı Malzemesi | Zırh Katmanı Malzemesi | ||||
| P | Polipropilen (modifiye edilmiş polipropilen dahil) | PP(MPP) | - | Galvanizli Çelik Bant | GST |
| E | Etilen Propilen Kauçuk | EPDM | M | Monel Bant | yüksek lisans |
| YJ | Çapraz bağlı Polietilen | XLPE | X | Paslanmaz Çelik Bant | SS316 |
| evet | Poliimid-F46 Kompozit Film + Etilen Propilen Kauçuk Kombine Yalıtım | PI-FEP/EPDM | |||
| YF | Poliimid-F46 Kompozit Film + Perfloroetilen Propilen Kauçuk Kombine Yalıtım | PI-FEP | |||
| Kılıf Katmanı Malzemesi | Örgü Katmanı (Dolgu Katmanı) | ||||
| Q | Kurşun Alaşımı | Pb-Alaşımı | Politetrafloroetilen | PTFE | |
| E | Etilen Propilen Kauçuk | EPDM | |||
| H | Klorosülfonatlı Polietilen | CSM | Aramid Elyaf Bant | kıç tarafta | |
| F | Perfloroetilen Propilen | FEP | Naylon Elyaf Bant | NFT | |
| N | Nitril Kauçuk | NBR | Polipropilen (Yağlara Dayanıklı Yastık Katmanı) | PP | |
| AWGSerisi | Maksimum Boyut | |||||
| Düz Kablo (mm × mm) | Küresel Kablo(mm2) | MLE Kablosu(mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Cevap 1: Özel bir dalgıç pompa kablosu, su altı ortamlarında güvenilir güç iletimi sağlamak üzere tasarlanmıştır. Standart elektrik kablolarıyla karşılaştırıldığında, gelişmiş su geçirmez yalıtım, esnek yapı ve neme karşı direnç özellikleriyle derin kuyularda, kanalizasyon sistemlerinde ve diğer batık uygulamalarda kararlı çalışmaya olanak tanır.
Cevap 2: Düz kablolar birçok dalgıç uygulamada tercih edilir çünkü kompakt yapıları daha az kurulum alanı gerektirir ve dar kuyulara veya kapalı alanlara sığması daha kolaydır. Esnek tasarım aynı zamanda pompa kurulumu ve bakımı sırasında bükülme, bükülme gerilimi ve mekanik hasarın azaltılmasına da yardımcı olur.
Cevap 3: Kabloda su nüfuzunu, eskimeyi ve çevresel hasarı önlemek için yüksek kaliteli yalıtım malzemeleri ve koruyucu bir dış kılıf kullanılır. Teslimattan önce her kablo, zorlu su altı koşullarında güvenli çalışmayı sağlamak için yalıtım performansı, suya dayanıklılık ve mekanik dayanıklılık açısından test edilir.
A4: Evet. AOTE TIANJIN POMPA CO., LTD. kablo uzunluğu, damar sayısı, iletken özellikleri ve dış kılıf malzemeleri dahil olmak üzere özelleştirme seçenekleri sunar. Kablo konfigürasyonu farklı pompa güç değerleri, kurulum derinlikleri ve çalışma ortamlarıyla eşleştirilebilir.
Cevap 5: Kablo seçiminde pompa gücü, nominal voltaj, kurulum derinliği, çalışma sıcaklığı, su kalitesi ve mekanik gereksinimler gibi çeşitli faktörler dikkate alınmalıdır. Doğru iletken boyutunun ve koruyucu yapının seçilmesi, verimli güç iletiminin sağlanmasına yardımcı olur ve servis ömrünü uzatır.
AOTE TIANJIN POMPA CO., LTD. dalgıç pompa çözümleri ve ilgili kablo ürünleri konusunda uzmanlaşmıştır. Su altı pompalama uygulamalarındaki pratik deneyimimizle, farklı pompa sistemlerinin gereksinimlerini anlıyor ve çeşitli çalışma koşulları için uygun kablo konfigürasyonları sağlıyoruz.
İstikrarlı elektriksel performans ve mekanik dayanıklılık sağlamak için yüksek kaliteli iletken malzemeler ve su geçirmez yalıtım sistemleri seçiyoruz. Her kablo, sevkıyattan önce yalıtım testi, suya dayanıklılık testi ve görünüm kontrolleri dahil olmak üzere sıkı denetim prosedürlerine tabi tutulur.
Kablolarımız esnekliğin, su geçirmezlik performansının ve dayanıklılığın önemli olduğu zorlu ortamlar için geliştirilmiştir. Optimize edilmiş yapı, bakım sıklığının azaltılmasına yardımcı olur ve mühendislik projeleri ve ticari uygulamalar için güvenilir performans sağlar.
Standart Güç Kablosu modellerinin yanı sıra proje gereksinimlerine göre özelleştirilmiş çözümler de sunuyoruz. Ürün seçiminden kurulum desteğine kadar teknik ekibimiz, müşterilerin uygun kablo özelliklerini seçmesine ve sistem güvenilirliğini artırmasına yardımcı olur.
