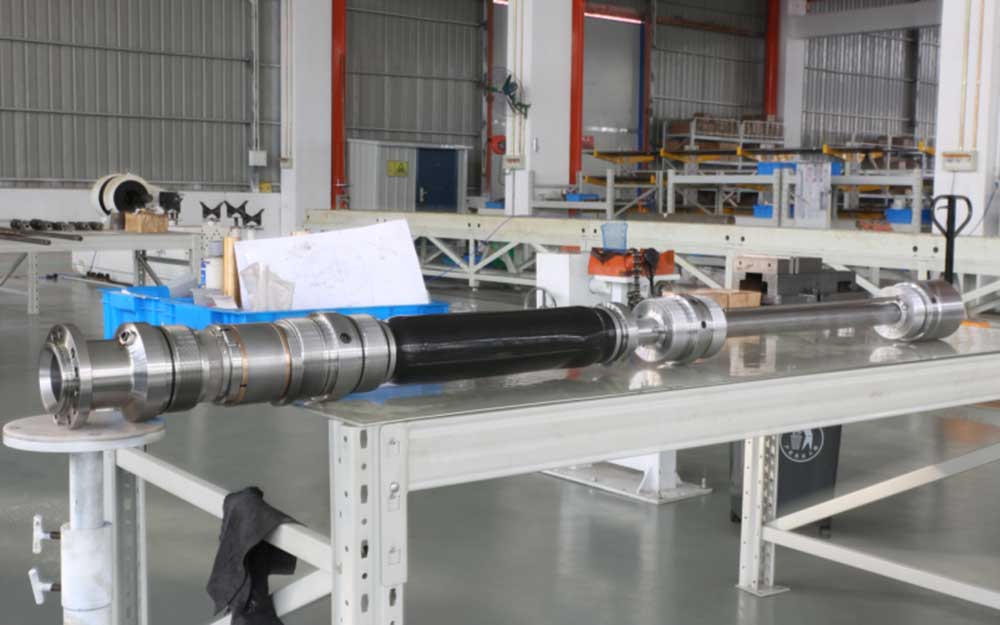

The Elektrikli Dalgıç Pompaderin kuyularda, açık deniz platformlarında ve karmaşık rezervuar koşullarında sürekli ham petrol üretimi için tasarlanmış kuyu içi yapay kaldırma sistemidir. İstikrarlı yağ kaldırma performansı sağlamak için yüksek performanslı bir dalgıç motor, çok kademeli santrifüj pompa, gaz ve kuma dayanıklı koruma sistemi ve güvenilir sızdırmazlık yapısını birleştirir.
Yüksek su kesintisi olan kuyular, olgun petrol sahaları, açık deniz üretimi ve zorlu rezervuar ortamları için tasarlanan petrol ESP sistemi, operatörlerin üretim verimliliğini artırmasına, fazla çalışma sıklığını azaltmasına ve uzun vadeli işletme maliyetlerini düşürmesine yardımcı olur.
Çoklu pompa çapları, güç konfigürasyonları ve malzeme seçenekleri mevcut olduğundan kuyu derinliğine, akışkan özelliklerine, sıcaklığa ve üretim gereksinimlerine göre özelleştirilebilir.
| HAYIR. | Ekipman Adı | gereklilik | Tedarik Yöntemi | Ekipman Açıklaması |
| kara tabanlı tesisler | ||||
| 1 | Bağlantı Kutusu | İsteğe bağlı | Müşteri tarafından sağlanan |
1. Topraklama kablo kuyularındaki yer altı kablo bağlantıları için 2.Yeraltı madenlerinde yüksek basınçlı gazın önlenmesi |
| 2 | Değişken Frekans Yükseltici Transformatör | Gerekli | Müşteri tarafından sağlanan | Güç kaynağı voltajını elektrikli pompanın gerektirdiği toprak voltajına yükseltmek için kullanılır |
| 3 | Alçak Gerilim Değişken Frekans Kontrol Kabini (Sinüs Filtresi Dahil) | Gerekli | Müşteri tarafından sağlanan | Elektrikli pompanın çalışma durumunu kontrol etmek, korumak ve ayarlamak için |
| 4 | Filtre | İsteğe bağlı | Müşteri tarafından sağlanan | Elektrik şebekelerindeki elektrikli pompaları ve kritik ekipmanları korumak için |
| 5 | Yüzey Kablosu | İsteğe bağlı | Müşteri tarafından sağlanan |
1. Zemin ekipmanını bağlamak için kullanılır 2. pompa maliyetinin kontrolü |
| kuyu içi boru dize konektörü | ||||
| 1 | kuyu kafa ekipmanı | Gerekli | Müşteri tarafından sağlanan | 1. Boru dizilerini asmak ve yüzey boru hatlarını bağlamak için 2. Yeraltı kablo geçişi için |
| 2 | petrol borusu | Gerekli | Müşteri tarafından sağlanan | Elektrikli pompaları bağlamak ve kuyu sıvısı kaldırma kanalı oluşturmak için kullanılır |
| 3 | tahliye vanası | İsteğe bağlı | Müşteri tarafından sağlanan | Pompalama için boru kuyusu sıvısının boşaltılması |
| 4 | Tek akış valfi | Gerekli | Müşteri tarafından sağlanan | Pompa kapatma işlevi, su darbesine neden olabilecek ve elektrikli pompaya zarar verebilecek kuyu sıvısının boru hattında geri akışını önler. |
| 5 | çıkış bağlantısı | Gerekli | Müşteri tarafından sağlanan | Elektrikli pompayı yağ borusuna bağlamak için kullanılır |
| 6 | pompa | Gerekli | kendini kamulaştırma | Gerekli kaldırma basıncını ve akış hızını oluşturmak için kullanılır |
| 7 | gaz işlemcisi | İsteğe bağlı | kendini kamulaştırma |
1. Gazın, gaz kilidi ve kavitasyon gibi elektrikli pompalar üzerindeki etkisini azaltmak 2. yeterli kaldırma akışı |
| 8 | Gaz ayırıcı veya giriş bölümü | Gerekli | kendini kamulaştırma |
1. Gazın, gaz kilidi ve kavitasyon gibi elektrikli pompalar üzerindeki etkisini azaltmak 2. yeterli kaldırma akışı 3.Kuyu sıvısının pompaya girmesi için kanal oluşturur |
| sayı | cihaz adı | gereklilik | edinme yöntemi | Cihaz Açıklaması |
| kuyu içi boru dize konektörü | ||||
| 9 | koruyucu | Gerekli | kendini kamulaştırma |
1. Motor torkunu pompaya iletmek için kullanılır 2. Kuyu Deliğinde Dalgıç Motor için Basınç Dengesi 3. Taşıyıcı pompanın eksenel kuvveti 4. Batık motor için motor yağının yenilenmesi 5. Dalgıç Motor için Eksenel Conta |
| 10 | dalgıç motor | Gerekli | kendini kamulaştırma | Elektrik enerjisini mekanik enerjiye dönüştürmek ve pompanın çalışması için güç sağlamak için kullanılır |
| 11 | kuyu içi sensörü | İsteğe bağlı | Müşteri tarafından sağlanan | Kuyu sıvısı ve elektrikli pompa giriş basıncının, sıcaklığın, titreşimin, yalıtımın vb. gerçek zamanlı izlenmesi için. |
| 12 | müdür | Gerekli | kendini kamulaştırma | Pompa Kuyu Deliğinin Yönlendirilmesi ve Stabilizasyonu |
| Kuyu içi kablo ekipmanı ve aksesuarları | ||||
| 1 | kablo geçirici | İsteğe bağlı | Müşteri tarafından sağlanan |
1. Kuyu başlığı cihazı aracılığıyla kablo sızdırmazlığı için kullanılır 2.Kuyu başlığı cihazıyla uyumlu boyutlu yapı 3.Motorun yüksek toprak voltajına dayanabilme yeteneği |
| 2 | Güç kablosu (düz kablo) | Gerekli | Müşteri tarafından sağlanan |
1. Kuyu İçi Boru Aşaması için Güç İletimi 2.Kablolar kuyu sıcaklığına ve kuyu şartlarına uygun olmalıdır. |
| 3 | Gergi kabloları ve gergi kablosu konnektörleri (küçük düz kablolar) | Gerekli | kendini kamulaştırma |
1. Kuyu İçi Elektrikli Pompa Aşaması için Güç İletimi 2.Kablolar kuyu sıcaklığına ve kuyu şartlarına uygun olmalıdır. 3. Motora mühürlenmelidir. |
| 4 | Kablo kılıfı ve kablo kelepçesi veya ünite kablo koruyucusu | Gerekli | kendini kamulaştırma | Elektrikli Pompa Kademesinde Kablo Sabitleme ve Koruma |
| 5 | YouTube:Çapraz Konnektör Kelepçe Kablo Koruyucusu | Gerekli | Müşteri tarafından sağlanan | Petrol Borusu Aşamasında Kablo Sabitleme ve Koruma Uygulaması |
| sayı | cihaz adı | gereklilik | edinme yöntemi | Cihaz Açıklaması |
| Yeraltı Kullanımına Yönelik Diğer Aksesuarlar | ||||
| 1 | Elektrikli Pompa Kuyu Kuyusu Aksesuarları Paketi (Motor, Koruyucu, Kuyu Başı Bölümü veya Ayırıcı, Pompa, Gaz İşlemcisi dahil) | Gerekli | kendini kamulaştırma | O-halkalar, vidalar ve motor yağı gibi yer altı uygulamalarında tek kullanımlık parçalar için. |
| 2 | Kablo bağlantısı aksesuar paketi | İsteğe bağlı | kendini kamulaştırma | Yalıtım bantları ve zırhlı kablolar gibi giriş kablolarını güç kablolarına bağlamak için kullanılır. |
| 3 | kuyudan aşağı inen diğer ekipmanlar için aksesuarlar | Gerekli | Bazı cihaz sağlayıcıları şunları sunar: | |
| kuyu içi araçları | ||||
| 1 | kablo toplama ve döşeme makinesi | İsteğe bağlı | Satın alınabilir, kiralanabilir veya diğer kablo dağıtım yolları kullanılabilir | |
| 2 | kablo makarası | Gerekli | Müşteri tarafından sağlanan | kablo dağıtımı için |
| 3 | yağ dolum ekipmanları | Gerekli | kendini kamulaştırma | Elektrikli pompa yağı enjeksiyonu için |
| 4 | elektrikli pompa vinci | Gerekli | kendini kamulaştırma | Kuyu içi kaldırma için |
| 5 | mil | Gerekli | kendini kamulaştırma | kuyu içi disk mili |
| 6 | kriko | kendini kamulaştırma | Elektrik motorlarında kullanım için, | |
| 7 | diğer kuyu içi aletler | Gerekli | Bazı cihaz tedarikçileri şunları sağlar: | |
| Tip | Seri | Maksimum Çap (mm) |
| Pompa | 338 | 86 |
| Koruyucu | 338 | 86 |
| Motor | 375 | 95.25 |
| Tip | Seri | Maksimum Çap (mm) |
| Pompa | 400 | 101.6 |
| Koruyucu | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Tip | Seri | Maksimum Çap (mm) |
| Pompa | 513/538/562 | 130,3/136,7/143 |
| Koruyucu | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Tip | Seri | Maksimum Çap (mm) |
| Pompa | 675 | 171.45 |
| Koruyucu | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Tip | Seri | Maksimum Çap (mm) |
| Pompa | 862 | 219 |
| Koruyucu | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Kara Petrol Sahası Geliştirme: The Elektrikli Dalgıç Pompa konvansiyonel petrol kuyularına, düşük basınçlı petrol rezervlerine ve su basması geliştirme kuyularına mükemmel şekilde uygulanarak günlük ham petrolün istikrarlı bir şekilde kaldırılmasını sağlar ve kara petrol sahalarının uzun vadeli sürekli üretim ihtiyaçlarını karşılar.
• Açık Denizde Petrol ve Gaz Üretimi:Açık denizdeki bakım ve işletme maliyetlerini azaltmak için kompakt yapıya ve düşük arıza oranına sahip, dar açık deniz kuyularına ve zorlu deniz çalışma koşullarına uyarlanabilir.
• Özel Rezervuar Operasyonu:Yüksek su kesimli, hafif korozif ve aşındırıcı petrol kuyularının yanı sıra jeotermal petrol kuyularına da uygulanabilir; karmaşık çalışma koşullarında güvenli ve verimli sıvı kaldırmayı destekler.
• Petrol Kuyusu Uyarımı ve Restorasyonu:Düşük verimli ve tükenmiş petrol kuyuları için idealdir, sıvı dağıtım verimliliğini etkili bir şekilde artırır ve yaşlanan petrol sahalarının üretim kapasitesini yeniden canlandırır.
•Yapısal Tasarım:Elektrikli Dalgıç Pompa, farklı kuyu deliği boyutlarına mükemmel şekilde uyum sağlayabilen ve çeşitli petrol kuyusu türlerine uyum sağlayabilen, birden fazla isteğe bağlı dış çapla düzgün, kompakt bir görünüme sahiptir.
•Yüksek Kaldırma Verimliliği:Optimize edilmiş çok kademeli hidrolik yapı, istikrarlı basınç artışı ve büyük akış hızı sunarak yüksek verimliliğe sahip sürekli ham petrol kaldırma işlemini gerçekleştirir.
•Mükemmel Çevresel Uyumluluk:Birinci sınıf sızdırmazlık ve koruyucu yapılarla donatılmış olup, kuyu içi karışık yağ, gaz ve su ortamından kaynaklanan korozyona ve aşınmaya dayanıklıdır.
•Düşük İşletme Maliyeti:Düşük enerji tüketimi, kararlı çalışma ve düşük arıza oranı özellikleriyle manuel bakım ve saha kapatma kayıplarını büyük ölçüde azaltır.
•Uzun Hizmet Ömrü:Fabrikada kalibre edilmiş montaj ve yüksek yük taşıyan tasarım, genel yapısal stabiliteyi artırır ve ekipmanın çalışma döngüsünü uzatır.
400 Serisi:Küçük çaplı geleneksel petrol kuyuları için tasarlanmış kompakt standart model. Orta düzeyde akış kapasitesi ve ekonomik çalışma gerektiren genel petrol sahası üretim uygulamaları için uygundur.
538/540 Serisi:Sarmal boru dağıtım sistemleri için tasarlanmıştır ve orta ve büyük çaplı petrol kuyuları için uygundur. Daha yüksek akış hızları ve kaldırma kapasitesi gerektiren uygulamaları destekler.
Arıza Karşıtı Yapı:Yüksek yüklü baskı yatakları ve sızdırmaz koruma yapıları, kuyu içi darbe yüklerine dayanmaya ve çalışma sırasında ekipman hasarını azaltmaya yardımcı olur.
Enerji Verimli Çalışma:Optimize edilmiş hidrolik tasarım, sıvı akış direncini ve hidrolik kayıpları azaltarak sürekli çalışma sırasında enerji tüketiminin azaltılmasına yardımcı olur.
Esnek Yapılandırma Seçenekleri:Korozyon, aşınma ve yüksek sıcaklık koşullarını içeren uygulamalar için birden fazla pompa spesifikasyonu ve malzeme seçeneği mevcuttur.
Daha Düşük Bakım Gereksinimleri:Uzun servis aralıkları, azaltılmış bakım sıklığı ve tutarlı çalışma performansı, genel işletme maliyetlerinin azaltılmasına yardımcı olur.
ESP seçimi gerçek kuyu koşullarına ve çalışma gereksinimlerine göre yapılmalıdır.
Daha yüksek üretim kuyuları şunları gerektirir:Daha büyük pompa çapı, Daha yüksek akış kapasitesi, Optimize edilmiş hidrolik kademeler
Derin kuyular şunları gerektirir: Daha yüksek basma kapasitesi, Daha fazla pompa kademesi, Güçlendirilmiş mekanik yapı
Anahtar faktörler şunları içerir:Su kesme yüzdesi, Gaz içeriği, Kum konsantrasyonu, Korozyon seviyesi, Ham petrol viskozitesi
Yüksek sıcaklık kuyuları şunları gerektirir:Yüksek sıcaklığa dayanıklı motor yalıtımı, Isıya dayanıklı malzemeler, Geliştirilmiş soğutma tasarımı
Alaşımlı miller ve korozyon önleyici bileşenler de dahil olmak üzere çekirdek malzemeler, kuyu içi uygulama gerekliliklerine uygunluğu doğrulamak için üretimden önce denetlenir.
Pervane, difüzör ve yapısal bileşen işlemenin doğruluğunu artırmak için hesaplamalı akışkanlar dinamiği analizi ve CNC işleme uygulanır.
Her pompa ünitesi, teslimattan önce akış performans testine, basınç testine, çalışma testine ve sızdırmazlık muayenesine tabi tutulur.
Tutarlı ürün performansını korumak ve montaj sapmalarını azaltmak için birleşik montaj prosedürleri ve fabrika kalibrasyon süreçleri uygulanır.
Ürün izlenebilirliği ve proje doğrulaması için üretim ve test kayıtları tutulur.
