Petrol Kuyusu için Elektrikli Dalgıç Pompa

Elektrikli dalgıç pompa (ESP), petrol kuyusu verimliliğini artırmak için kullanılan kuyu içi yapay bir kaldırma cihazıdır. öyle öncelikle orta derinlikteki petrol kuyularında, yüksek su kesimli petrol kuyularında, ağır petrol kuyularında ve açık denizdeki üretim kuyularında kullanılır petrol sahaları. Sistem, dalgıç motor, koruyucu, gaz-sıvı ayırıcı gibi temel bileşenlerden oluşur. ve çok kademeli bir santrifüj pompa. Motor, pompa ünitesini yüksek hızda dönecek şekilde çalıştırır ve sürekli olarak kaldırır ham petrol kuyudan yüzeye çıkar.

Geleneksel mekanik yağ geri kazanım yöntemleriyle karşılaştırıldığında ESP'ler geniş deplasman aralığı gibi avantajlar sunar, derin kuyu ortamlarına uyum sağlama, daha küçük yüzey alanı ve güçlü sürekli çalışma kapasitesi. onlar Kuyu derinliğine, muhafaza boyutuna, ham petrol viskozitesine, gaz içeriğine ve aşındırıcı ortama göre özelleştirilebilir, Uzun vadeli istikrarlı petrol sahası üretimi için güvenilir bir yapay kaldırma çözümü sağlıyoruz.

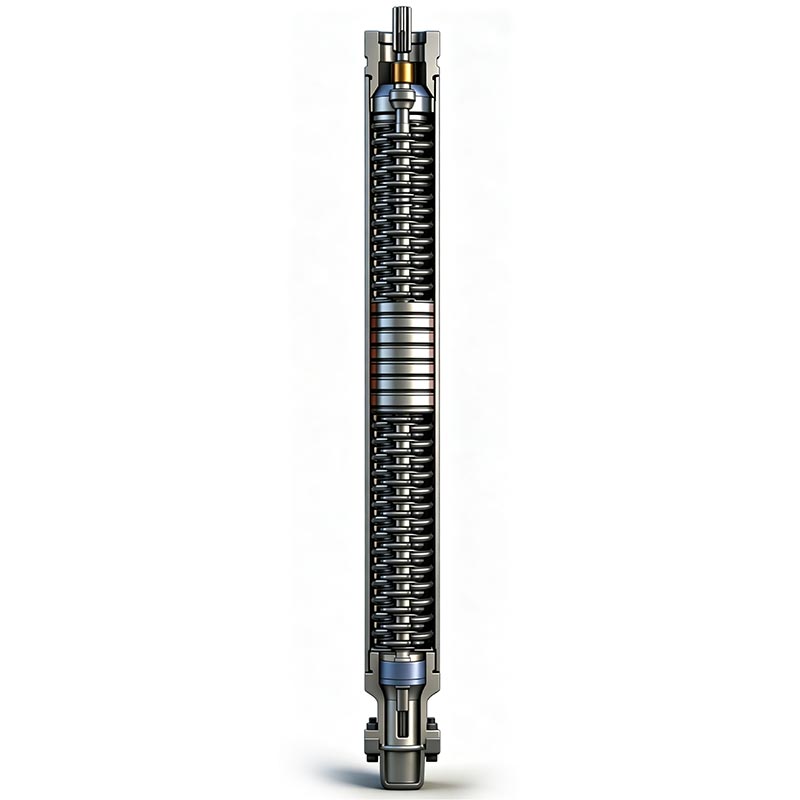

Ürün Çalışma Prensibi

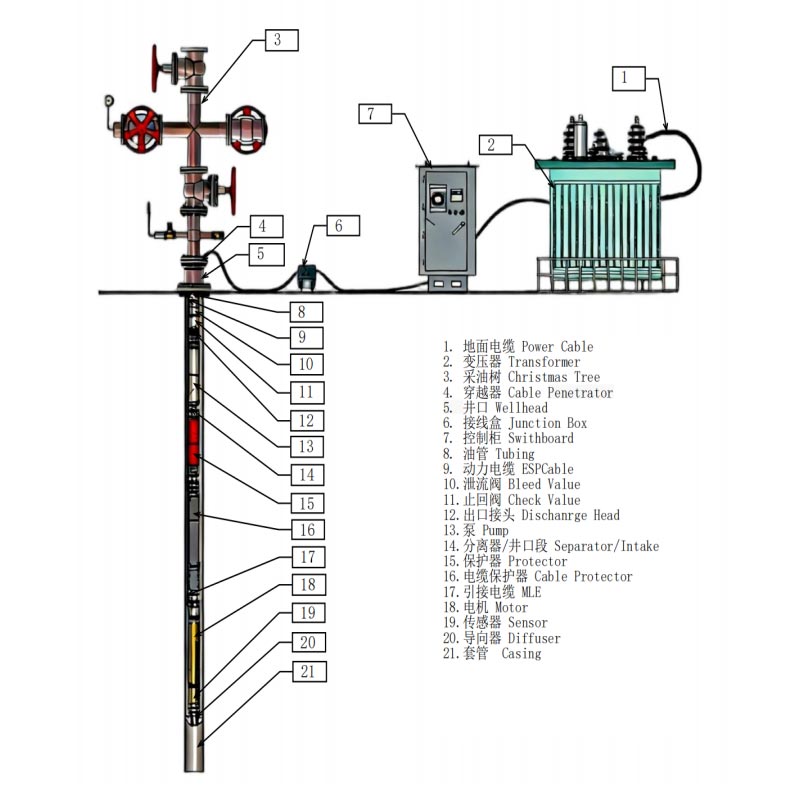

ESP sistemi, petrol kuyusu sıvı seviyesinin altına monte edilir ve kuyu içi dalgıç motora güç sağlar. bir yüzey kontrol kabini.

Operasyon sırasında:

Dalgıç motor, çok kademeli bir santrifüj pompanın dönmesini sağlar;

Kuyu sıvısı pompa gövdesine girişten girer;

Çok kademeli pervaneler basıncı kademeli olarak artırır;

Ham petrol, doğal gaz ve formasyon suyundan oluşan bir karışım yüzey boru hattına taşınır;

Bir koruyucu, kuyu sıvısını motorun dahili yağlama yağından izole ederek uzun süreli stabil çalışmayı sağlar motorun.

ESP, sürekli kuyu içi basınçlandırma yoluyla üretim kapasitesini arttırır ve bu da onu özellikle aşağıdakiler için uygun hale getirir: Yetersiz doğal basınca sahip veya daha iyi geri kazanım verimliliği gerektiren petrol kuyuları.

Malzeme ve Üretim Teknolojisi

Pompa aşaması korozyona dayanıklı alaşımlı çelikten yapılmıştır ve düzgün akış ve yüksek basınç sağlamak için hassas CNC ile işlenmiştir. verimlilik.

Dalgıç motor, yüksek sıcaklığa dayanıklı yalıtım malzemeleri kullanır ve en zorlu koşullarda bile kararlı çalışmayı garanti eder. yüksek sıcaklıktaki kuyu içi ortamlar. Koruyucu, ham petrolü etkili bir şekilde önlemek için özel izolasyon yağı kullanır, tuzlu su ve gazın motor bileşenlerine girmesi.

Tüm kritik bileşenler korozyon önleyici kaplama ve sızdırmazlık işlemine tabi tutulur. Otomatik montaj hattımız şunları sağlar: her bileşenin hassas uyumu. Bitmiş petrol kuyularına yönelik her elektrikli dalgıç pompa, tam bir testten geçer. Teslimattan önce kuyu içi simülasyon testi.

Temel Performans Özellikleri

1. Karmaşık Petrol Kuyusu Ortamlarına Uygun

ESP aşağıdakilere uygulanabilir: derin kuyular, yönlü kuyular, açık deniz platform kuyuları, yüksek su kesimli petrol kuyuları, ağır petrol termal geri kazanım kuyuları ve küçük muhafaza kuyuları.

2. Yüksek Üretim Kapasitesi

Çok kademeli santrifüj pompa tasarımı sürekli ve stabil kaldırma kapasitesi sunarak daha iyi üretim sunar Geleneksel pompalama ekipmanlarına kıyasla yüksek üretimli petrol kuyularında verimlilik.

3. Azaltılmış Yüzey Ekipman Gereksinimleri

Pompa ünitesinin tamamı kuyu altına monte edilir: yüzey ekipmanının kapladığı alan azaltılır, çalışma gürültüsü azaltılır ve açık deniz platformları gibi alanı kısıtlı ortamlar için uygun hale getirir.

4. Mükemmel Korozyon Direnci

Kükürt içeren, yüksek tuz içeren ve yüksek sıcaklıktaki rezervuarlar, alaşımlı çelik ve paslanmaz çelik malzemeler için Korozyon önleyici kaplamalar, ekipmanın uzun vadeli güvenilirliğini artırmak için kullanılabilir.

Ünite konfigürasyonu için minimum iç çapı 99,6 mm olan 4,5 inç kasanın uygulanması

Ünite konfigürasyonu için minimum iç çapı 118,6 mm olan 5,5 inç kasanın uygulanması

Ünite konfigürasyonu için minimum iç çapı 150,4 mm olan 7 inç kasanın uygulanması

Ünite konfigürasyonu için minimum iç çapı 196,2 mm olan 8-5/8 inç kasa uygulaması

Ünite konfigürasyonu için minimum iç çapı 247,9 mm olan 10-3/4 inç kasa uygulaması

Elektrikli Dalgıç Pompa seçerken hangi faktörlerin dikkate alınması gerekir?

ESP seçimi yalnızca güce bağlı değildir; aşağıdaki hususların kapsamlı bir şekilde değerlendirilmesini gerektirir:
1. Kuyu Derinliği: Kuyu ne kadar derin olursa, basma yüksekliği de o kadar yüksek olur ve gereken güç de o kadar fazla olur.
2. Üretim Gereksinimleri: Hedef günlük üretime göre pompa kademelerinin sayısını ve deplasmanını belirleyin.
3. Ham Petrol Özellikleri: Ham petrolün viskozitesi, kum içeriği, su kesintisi ve gaz-yağ oranı dahil.
4. Kuyu Deliği Koşulları: Muhafaza boyutu, sıcaklık, aşındırıcı ortam ve kuyu eğim açısı dahil. Bu parametreleri kapsamlı bir şekilde eşleştirerek ESP'nin aşırı yüklenmesi, gaz kilitlenmesi ve erken arıza riskleri azaltılabilir.

Ana Uygulama Senaryoları

Petrol kuyularına yönelik elektrikli dalgıç pompalar aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Kara petrol sahası geliştirme
Açık deniz platformu petrol üretimi
Derin petrol kuyusu üretimi
Yüksek su kesintili rezervuarlar
Ağır petrol termal geri kazanım projeleri
Yönlü ve yatay kuyular
Özellikle uzun vadeli sürekli üretim ve yüksek günlük üretim gerektiren petrol sahası projeleri için uygundurlar.

Aksesuar Uyumluluğu

Bu ESP, birleştirilmiş API boyut standartlarını takip eder ve ESP düz kablo dahil olmak üzere destekleyici aksesuarlarla mükemmel şekilde eşleşir. kuyu başı sızdırmazlık tertibatı, değişken frekans kontrol kabini, kuyu içi ekran ve akış ölçer. Standart arayüz Sahada hızlı montaj gerçekleştirir, kurulumu ve sonraki muayene bakımını basitleştirir, kuyu tamamlama süresini kısaltır inşaat döngüsü.

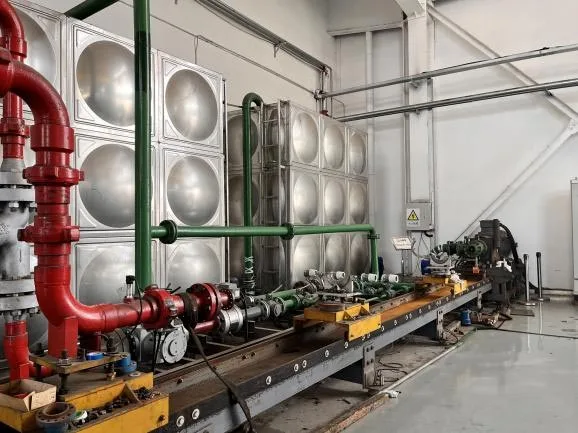

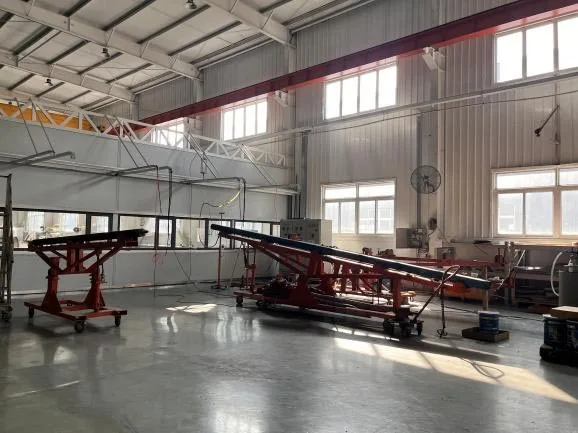

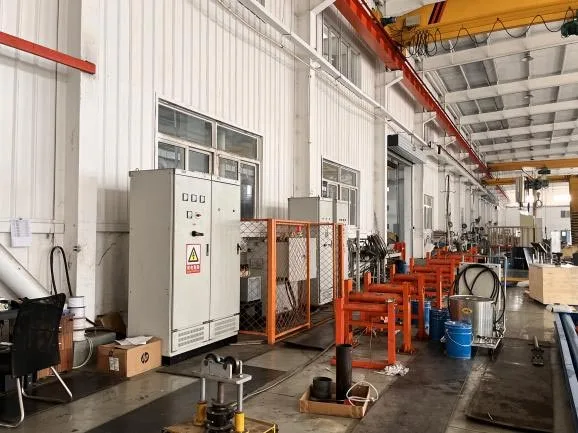

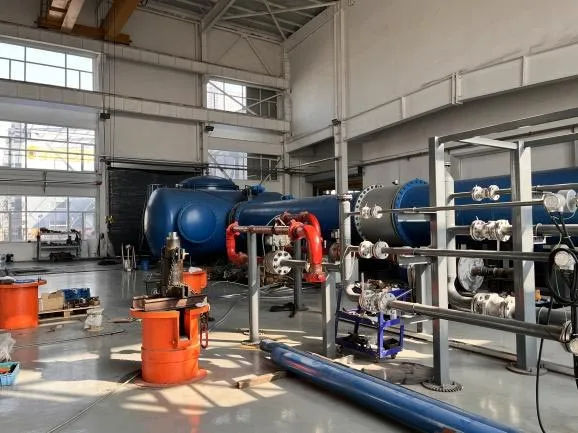

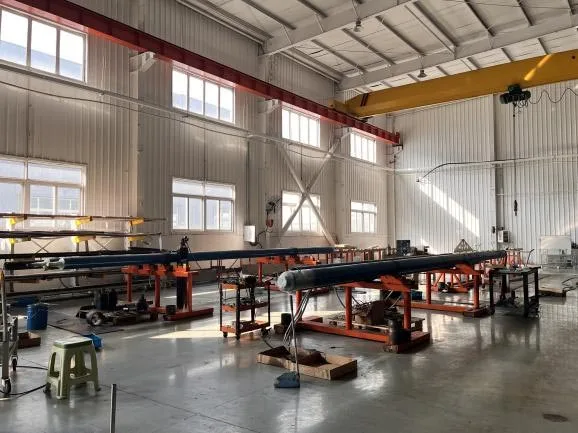

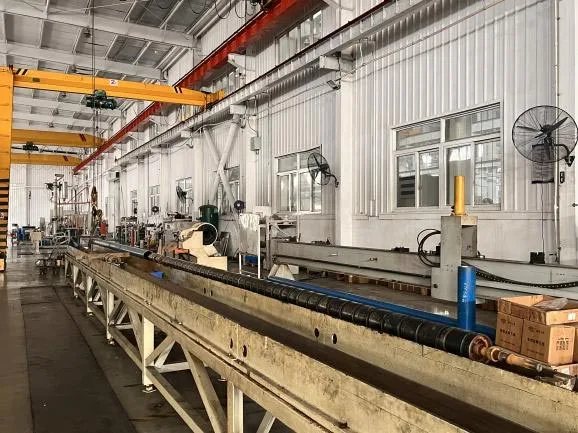

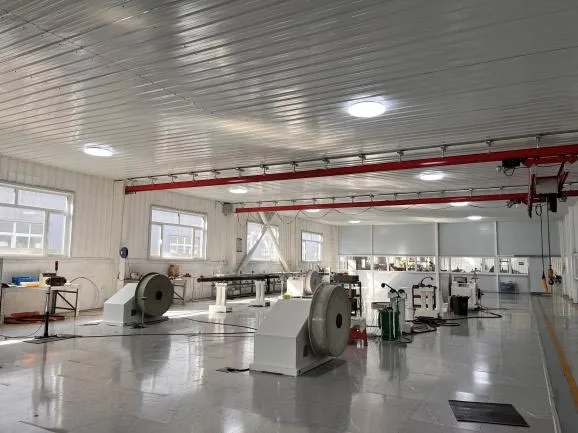

Fabrika İmalatı ve Kalite Kontrol

Üretim sırasında temel bileşenler kapsamlı testlere tabi tutulur:
Hammadde kimyasal bileşim testi
CNC hassas işleme testi
Rotor dinamik dengeleme testi
Motor yalıtım performansı testi
Pompa ünitesi basınç testi
Sızdırmazlık performansı testi
Komple makine çalışma simülasyon testi
Petrol sahasının uzun vadeli operasyonel gereksinimlerini karşıladıklarından emin olmak için tüm ESP sistemleri fabrikadan çıkmadan önce performans doğrulamasından geçer.

SSS

S1: Petrol Kuyusu için Elektrikli Dalgıç Pompaya en çok hangi çalışma koşulları uygundur?

A1: Esas olarak derin petrol kuyuları, ağır petrol kuyuları ve açık deniz üretim kuyuları için kullanılır. Kararlılık sağlar dar kasa ve yüksek sıcaklıktaki kuyu içi ortamlarda yüksek akışlı yapay kaldırma.

S2: ESP, tuzlu su oluşumundan kaynaklanan korozyona nasıl direnir?

Cevap 2: Anahtar akışı ve iletim bileşenleri, korozyon önleyici kaplamalı kükürt önleyici alaşımlı malzemeyi benimser. Yerleşik koruyucu, motor çekirdeğini korumak için aşındırıcı sıvıyı izole ederek uzun süreli yeraltı çalışmasını sağlar.

S3: Özel rezervuar talepleri için pompa parametrelerini ayarlayabilir miyiz?

A3: Evet. Petrol Kuyusu hizmeti için profesyonel OEM Elektrikli Dalgıç Pompa sağlıyoruz, pompa aşamalarını kişiselleştiriyoruz, Kuyu derinliğine, ham viskoziteye ve formasyon suyu bileşimine göre motor gücü ve korozyon önleme dereceleri.

Neden ESP Sistemimizi Seçmelisiniz?

Petrol sahaları için yapay kaldırma ekipmanları üretiminde uzmanlaşarak eksiksiz ESP yapılandırma çözümleri sağlıyoruz çeşitli sağlık koşullarına göre uyarlanmıştır.

Avantajlarımız şunları içerir:
Farklı kasa boyutları için destek
Pompalar, motorlar ve koruyucular dahil komple sistemler sağlamak
Özelleştirilmiş korozyona dayanıklı malzemeler için destek
Hem karadaki hem de denizdeki petrol sahası uygulamalarının ihtiyaçlarını karşılama
OEM üretim hizmetleri sunmak
Kapsamlı bir yedek parça tedarik sistemi
Sevkiyattan önce performans testini tamamlayın

Ekipman seçimi ve sistem eşleştirmeden satış sonrası bakım desteğine kadar istikrarlı ve güvenilir ESP sağlıyoruz Dünya çapındaki petrol ve gaz müşterileri için çözümler.
