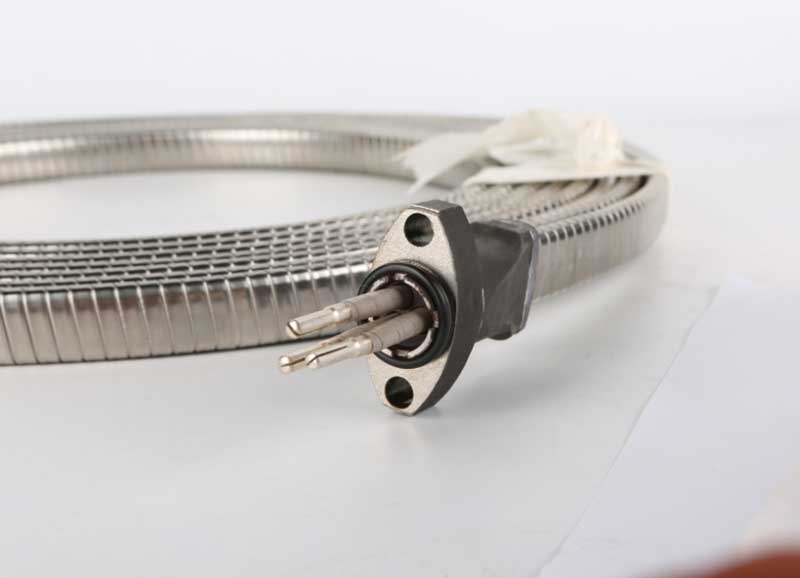

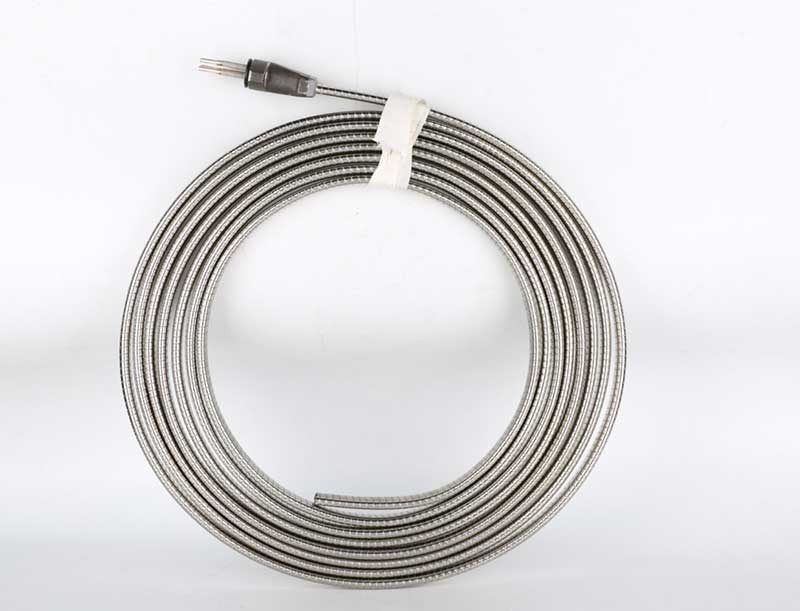

Tianjin AoteZırhlı kabloyüksek sıcaklık direnci, yağ direnci ve mükemmel aşınma direncine sahiptir. Bu kablo serisi, zorlu petrol sahası çalışma ortamları için özel olarak geliştirilmiş yuvarlak ve düz yapısal tipleri içerir. Zırhlı dış katmanı, yeraltındaki çekirdek hasarını önlemek için güçlü çekme mukavemeti ve ekstrüzyon önleme performansı sağlar.
Yüksek ısı ve yağlı koşullar altında istikrarlı elektrik yalıtımına sahiptir ve küresel petrol işleme sahalarındaki ESP yağa dalgıç pompalar ve kuyu içi petrol çıkarma ekipmanlarıyla geniş ölçüde uyumludur.
| AWGSerisi | Kesit Alanı (mm2) | Çekirdek Sayısı | Tel sayısı / Tek telin nominal çapı (mm) | Nominal Gerilim Sınıfı(kV) | Çalışma Sıcaklığı（°C/℉） |

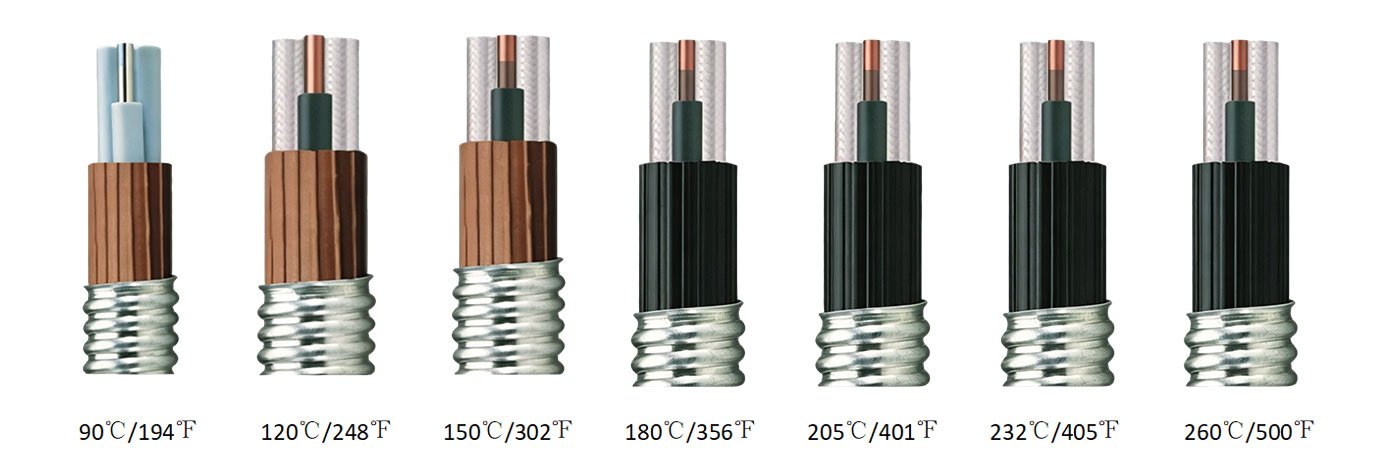

| AWG7 | 10 | 3 | 1/3.67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Kod | Açıklama | Kısaltma | Kod | Açıklama | Kısaltma |
| Yalıtım Katmanı Malzemesi | Zırh Katmanı Malzemesi | ||||
| P | Polipropilen (modifiye edilmiş polipropilen dahil) | PP (MPP) | - | Galvanizli Çelik Bant | GST |
| E | Etilen Propilen Kauçuk | EPDM | M | Monel Bant | yüksek lisans |
| YJ | Çapraz bağlı Polietilen | XLPE | X | Paslanmaz Çelik Bant | SS316 |
| evet | Poliimid-F46 Kompozit Film + Etilen Propilen Kauçuk Kombine Yalıtım | PI-FEP/EPDM | |||
| YF | Poliimid-F46 Kompozit Film + Perfloroetilen Propilen Kauçuk Kombine Yalıtım | PI-FEP | |||
| Kılıf Katmanı Malzemesi | Örgü Katmanı (Dolgu Katmanı) | ||||
| Q | Kurşun Alaşımı | Pb-Alaşımı | Politetrafloroetilen | PTFE | |
| E | Etilen Propilen Kauçuk | EPDM | Aramid Elyaf Bant | kıç tarafta | |
| H | Klorosülfonatlı Polietilen | CSM | Naylon Elyaf Bant | NFT | |
| F | Perfloroetilen Propilen Kauçuk | FEP | Polipropilen (Yağlara Dayanıklı Yastık Katmanı) | PP | |
| N | Nitril Kauçuk | NBR | |||
| AWGSerisi | Maksimum Boyut | |||||
| Düz Kablo (mm × mm) | Küresel Kablo(mm2) | MLE Kablosu(mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Sıradan kablolar yüksek sıcaklık, yağ kirliliği ve tekrarlanan bükülmeler nedeniyle hasar görebilir. Yuvarlak ve düz zırhlı kablolarımız, bükülme gerilimini azaltmak ve ısıya, sürtünmeye ve mekanik darbeye dayanmak için güçlendirilmiş metal zırh yapıları ve sıcaklığa ve aşınmaya dayanıklı malzemeler kullanır. İki yapısal seçenek, farklı dinamik çalışma gereksinimlerini karşılayarak hizmet ömrünü uzatmaya ve kablo arızası risklerini azaltmaya yardımcı olur.
Yuvarlakzırhlı kablolarÇekme zincirleri ve kablo kanalları gibi geleneksel kablolama uygulamaları için uygundur. Düz zırhlı kablolar, dar kuyu başlıkları, kompakt ekipmanlar ve yer altı kablo kanalları dahil sınırlı kurulum alanları için kompakt bir yapıya sahiptir. İki yapı esnek kurulum seçenekleri sağlar ve kablo düzenlemesini ve bakımını kolaylaştırır.

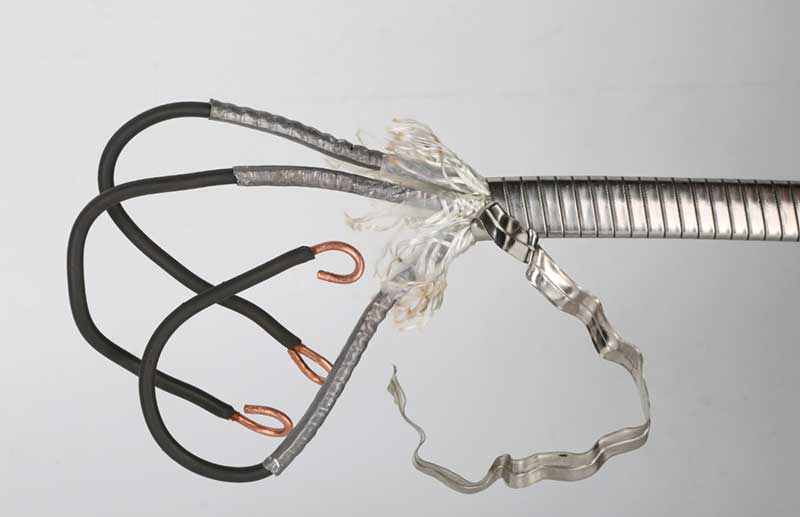

İnce telli iletkenler, sıcaklığa dayanıklı yalıtım katmanları ve güçlendirilmiş zırhlı yapılarla üretilen kablolar, bükülme direnci, aşınma direnci, ekstrüzyon direnci ve darbe koruması sağlar. Metal zırh katmanı dış hasarların önlenmesine yardımcı olurken, yağa dayanıklılık, korozyona dayanıklılık ve eskimeye karşı dayanıklılık gibi isteğe bağlı özellikler, petrol sahaları ve madenler gibi zorlu ortamlara uyum sağlamaya olanak tanır.
Hassas üretilmiş iletkenler tutarlı elektrik iletkenliği ve azaltılmış güç kaybı sağlar. İsteğe bağlı koruyucu yapılar, endüstriyel ekipmanlar için kararlı güç kaynağını ve kontrol sinyali iletimini destekleyerek elektromanyetik paraziti azaltmaya yardımcı olur.
Tüm ürünler, üretim süreci boyunca standart kalite kontrol prosedürlerini takip eder. Tutarlı ürün performansı sağlamak için hammadde doğrulama ve üretim izlemeden bitmiş kablo testine kadar denetimler gerçekleştirilir.
İletkenler, izolasyon malzemeleri ve kılıf malzemeleri üretim öncesi kontrol edilmektedir. Tutarlı kablo kalitesini korumak için yalnızca onaylı malzemeler kullanılır.
İletken çapı, izolasyon kalınlığı ve kılıf eşmerkezliliği gibi temel parametreler üretim sırasında izlenir. Parti tutarlılığını korumak için gerektiğinde proses ayarlamaları gerçekleştirilir.
Rutin testler arasında iletken direnç testi, izolasyon direnci testi, gerilim dayanım testi, kıvılcım testi, boyut denetimi ve görünüm denetimi yer alır.
Özelleştirilmiş testler arasında bükülme yorulma testi, çekme mukavemeti testi, aşınma direnci testi, yüksek sıcaklıkta eskime testi, yağ direnci testi, düşük sıcaklıkta esneklik testi ve alev geciktirici test yer alır.
Talep üzerine proje kabulü için eksiksiz test raporları mevcuttur.
Otomatik zırhlı kablo üretim hatlarıyla donatılmış fabrikamız, numune geliştirme, özel siparişler ve uzun vadeli proje tedariki de dahil olmak üzere yuvarlak ve düz zırhlı güç kablolarının seri üretimini desteklemektedir. Standartlaştırılmış üretim süreçleri, otomatikleştirilmiş testler ve ihracat standardında paketleme, tutarlı teslimatın sağlanmasına yardımcı olur.
Endüstriyel Otomasyon:Otomatik üretim hatları, endüstriyel robotlar ve yüksek frekanslı hareket kablolama uygulamaları
Sürükleme Zinciri Sistemleri:Bükülmeyi önleyici ve aşınmaya dirençli kablo performansı gerektiren sürekli bükme uygulamaları
Kaldırma ve Kaldırma Ekipmanları:Gezici vinçler, portal vinçler, kaldırma platformları ve mobil güç kaynağı sistemleri
Petrol ve Gaz Endüstrisi:Yüksek sıcaklık, petrol kirliliği ve aşınma koşulları altında çalışan kuyu başı ve kuyu içi petrol ekipmanları
Madencilik ve Ağır Sanayi:Darbe ve aşınma koruması gerektiren mobil madencilik makineleri ve ağır iş ekipmanları
Liman ve Lojistik Ekipmanları:Dış ortamlara ve korozyon risklerine maruz kalan liman makineleri ve otomatik depolama ekipmanları
Ekipman gereksinimlerine, çalışma sıcaklığına ve aşınma koşullarına göre özelleştirilmiş endüstriyel zırhlı kablo çözümleri sunuyoruz. Yuvarlak ve düz zırhlı kablo seçenekleriyle müşterilerimizin uygun yapıları, özellikleri ve koruyucu malzemeleri seçmelerine yardımcı oluyoruz.
Kablo yapısı, performans gereksinimleri ve üretim miktarları dahil olmak üzere OEM/ODM özelleştirmesini destekliyoruz. Standartlaştırılmış üretim süreçleri ve esnek üretim kapasitesi, küçük partili siparişleri, büyük hacimli tedariki ve uzun vadeli projeleri destekler.
Teknik ekibimiz, kablo seçimi risklerini ve bakım maliyetlerini azaltmaya yardımcı olmak için ürün seçimi desteği ve uygulama rehberliği sağlar. İhracat deneyimi ve teknik servis, küresel müşterileri işbirliği süreci boyunca destekler.
S1: Yuvarlak ve düz zırhlı kabloları birleştirmenin avantajları nelerdir?
A1: İki yapı farklı kurulum gereksinimlerini kapsar. Yuvarlak zırhlı kablolar genel amaçlı koruma ve esnek kurulum sağlarken, düz zırhlı kablolar dar kuyu başı ekipmanları gibi sınırlı alanlar için uygundur. Kombinasyon, ısıya maruz kalma, aşınma, kurulum alanı ve kablo hareketi ile ilgili zorlukların çözülmesine yardımcı olur.
S2: Kablolar uzun süreli tekrarlanan bükülmeye uygun mu?
A2: Evet. Kablolarda sıcaklığa dayanıklı kılıflar ve güçlendirilmiş zırhlı yapılar kullanılır. Sürekli dinamik çalışmayı desteklemek için bükülme yorulması, yüksek sıcaklıkta eskime ve aşınma direnci açısından test edilmiştir.
S3: Kablolar özel çalışma koşulları için özelleştirilebilir mi?
A3: Evet. Kablo yapısının, iletken özelliklerinin ve kablo uzunluğunun özelleştirilmesini sağlıyoruz. Ek seçenekler arasında yüksek sıcaklık direnci, aşınma direnci, yağ direnci, alev geciktirici ve farklı çalışma ortamları için koruma yer alır.
Tüm zırhlı kablolar, sıcaklık direnci, aşınma direnci, yaşlanma direnci ve darbe korumasına odaklanan incelemeye tabi tutulur. Ürünler gerekli testlerden geçtikten sonra teslim edilmektedir.
Otomatik üretim hatları sürekli tedariki, özelleştirilmiş siparişleri ve büyük ölçekli projeleri destekler. Tutarlı performans ve uzun hizmet ömrü gerektiren endüstriyel uygulamalar için zırhlı kablo çözümleri sunuyoruz.
