Petrol sahası ekipmanları genellikle kabloların titreşime duyarlı olduğu ortamlarda çalışır. sürüklenme, darbe ve yağ kirliliği. Bu koşullar altında geleneksel düz kablolar hızla aşınabilir. yuvarlak zırhlı kabloların, alanın kısıtlı olduğu durumlarda kurulumu zordur.
Zırhlı MLE kablolarının geliştirilmesi bu sorunların her ikisini de ele almayı amaçlamaktadır.
Düz yapıları, kapalı ekipman bölmelerindeki kablo yerleşimini optimize ederken entegre metal zırh,
Kablo kalınlığını önemli ölçüde artırmadan harici mekanik hasara karşı ek koruma. Zırhlı
Esnekliği ve mekanik gücü birleştiren kablo, sabit kalırken sık harekete dayanabilir
elektriksel performans.
Tipik uygulamalar arasında tomruk kamyonları, kablolu tomruk sistemleri, kuyu başı kontrol ekipmanları, yer altı kabloları yer alır hendekler, kızağa monteli mobil üniteler ve açık deniz destek ekipmanlarının tümü esneklik ve denge gerektirir. dayanıklılık.
Zırhlı MLE kablolarının tasarım hedefi yalnızca mekanik mukavemeti arttırmak değil aynı zamanda beklenmedik arıza sürelerini azaltmaktır. Kablo hasarı nedeniyle operatörlerin bakım maliyetlerini azaltmasına ve bakım aralıklarını uzatmasına yardımcı olur.

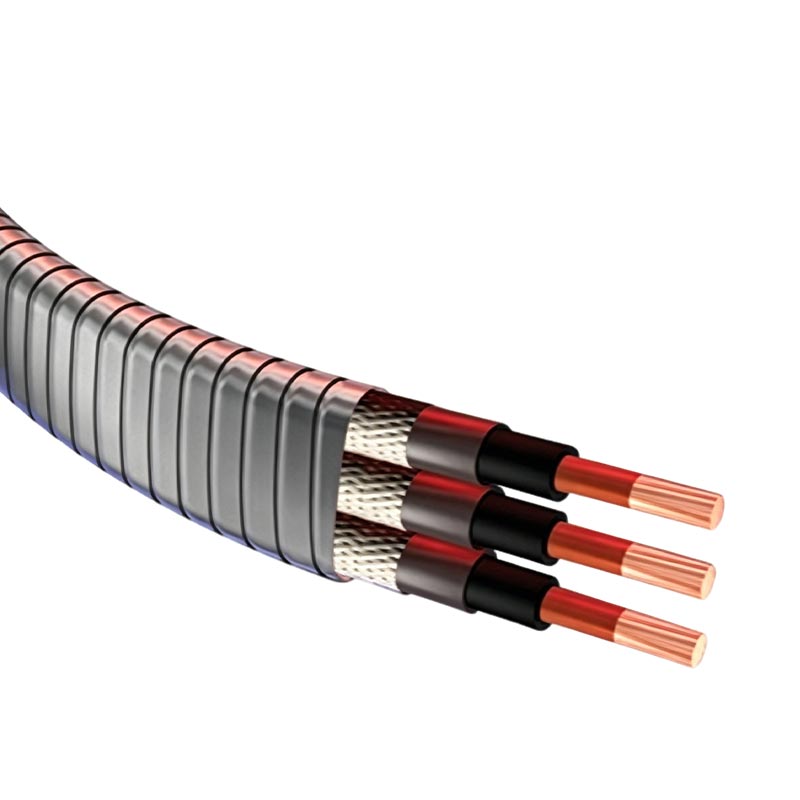

Zırhlı MLE kabloları, mükemmel esneklik sunan yüksek saflıkta kalay kaplı çok telli bakır iletkenler kullanır ve istikrarlı çekirdek ayrımı sağlamak için tekdüze, yağa dayanıklı bir XLPE yalıtım katmanıyla birleştirilmiştir.
İç kılıf, birbirine kenetlenen galvanizli çelik bant zırhıyla kaplanmıştır ve sağlam bir mekanik koruma oluşturur katman; dış kılıf, aşınmaya karşı dayanıklı, yağa ve korozyona dayanıklı TPU kompozit malzemeden yapılmıştır ham petrol, tuzlu su ve kırma sıvısı.
Tutarlılığı sağlamak için tüm üretim sürecinde otomatik düz kablo ve sürekli zırhlı üretim hatları kullanılıyor iç yapıda. Çin'in önde gelen zırhlı MLE kablo tedarikçisi olarak, her parti yüksek kaliteli ürün kablolar tam süreç denetiminden geçer ve yaygın olarak kullanılan modeller kolaylıkla temin edilebilir.
1. Dar kuyu başı boşlukları ve tomruk ekipmanı kablo zincirleri için uygun ultra düz ve mini tasarım;
2. Yerleşik metal zırh, sığ petrol sahaları ve ağır hizmet kuyusu ortamları için uygun olan basınca, çizilmelere ve kemirgenlere karşı güçlü bir direnç sağlar;
3. Küçük bir bükülme yarıçapına sahip, iletken kırılmadan milyonlarca ileri geri hareket eden sürükleme döngüsüne dayanabilen, mobil kayıt araçlarına uygun, oldukça esnek çok damarlı yapı;
4. Mükemmel yağ ve kimyasal korozyon direnci; Zırh, karmaşık petrol sahası elektromanyetik ortamlarında sinyal girişimini önleyen yardımcı elektromanyetik koruma sağlar. Zırhlı MLE kablolarımız, sıradan zırhsız düz kabloların hizmet ömrünü çok aşan bir hizmet ömrüne sahiptir.
Zırhlı kabloları seçmek yalnızca mekanik korumayla ilgili değildir. Petrol sahası ortamlarında uzun vadeli güvenilirlik kablonun yeni görünümüne değil, binlerce çalışma döngüsünden sonraki performansına bağlıdır.
Düz iletken düzenlemesi, tekrarlanan bükülmeler sırasında gerilimi daha eşit bir şekilde dağıtarak iş yerindeki yorgunluğu azaltır. bireysel iletkenler. Birbirine kenetlenen zırh, yeterli esnekliği korurken dış şokları emer. hareketli ekipmanı barındırın. Koruma ve esneklik arasındaki bu denge, iletken kırılmasının azaltılmasına yardımcı olur, kılıfın çatlaması ve erken değiştirme.
Sık hareket eden ekipman, kablo zinciri hareketi veya geçici saha kurulumları gerektiren uygulamalar için zırhlı MLE kabloları, birçok geleneksel zırhlı kabloya göre daha uzun bakım aralıkları sunar.
Zırhlı MLE kabloları, kompakt kablolama ve yüksek mekanik koruma gerektiren uygulamalarda yaygın olarak kullanılmaktadır.
Tipik uygulamalar şunları içerir:
Kuyu kayıt ekipmanı
Kablo kayıt araçları
Kuyu başı kontrol sistemleri
Hidrolik kırma üniteleri
Petrol sahası otomasyon ekipmanları
Mobil sondaj platformları
Yeraltı kablo kanalları
Çekme zinciri sistemleri
Açık deniz destek ekipmanları
Geçici alan güç dağıtımı
Taşınabilir enstrüman sistemleri
Esnek zırhlı kablolar gerektiren endüstriyel otomasyon
Doğru zırhlı MLE kablosunu seçmek, yalnızca kablo boyutunu seçmek kadar basit değildir. Kurulum koşulları, elektrik gereksinimleri, mekanik hareket ve çevreye maruz kalma, bunların tümü uzun vadeli performansını etkiler.
| Kurulum Ortamı | Önerilen Yapılandırma |
| Kuyu kayıt ekipmanı | Çok telli iletkenlere sahip, yüksek esnekliğe sahip Zırhlı MLE |
| Kuyu başı kontrol sistemleri | Yağa dayanıklı ceketli standart zırhlı yapı |
| Yeraltı kablo kanalları | Neme dayanıklı dış ceket ile güçlendirilmiş zırh |
| Hidrolik kırma ekipmanı | Gelişmiş aşınma direncine sahip ağır hizmet zırhı |
| Açık deniz platformları | UV ve tuz püskürtmeye dayanıklı ceketli, korozyona dayanıklı zırh |
| Mobil kızağa monteli ekipman | Sürekli hareket için tasarlanmış esnek yapı |
Her Zırhlı MLE, kontrollü üretim süreçleri altında üretilir ve sevkıyattan önce kontrol edilir. Zorlu petrol sahası uygulamaları için tutarlı elektriksel ve mekanik performans.
| Test Öğesi | Amaç |
| İletken Direnci | Elektrik iletkenliğini doğrular |
| AC Gerilim Dayanımı | Yalıtım bütünlüğünü doğrular |
| Yalıtım Direnci | Güvenilir elektriksel izolasyon sağlar |
| Boyut Denetimi | Kablo genişliğini, kalınlığını ve yapısını kontrol eder |
| Zırh Denetimi | Zırh bütünlüğünü ve kapsamını doğrular |
| Görsel Muayene | Yüzey kalitesini ve ürün kimliğini doğrular |
Kalite kontrolü, hammadde doğrulaması, iletken kontrolü de dahil olmak üzere üretim süreci boyunca entegre edilmiştir. büküm, izolasyon ekstrüzyonu, zırh uygulaması ve son muayene. Temel üretim parametreleri sürekli olarak İstikrarlı ürün kalitesi ve boyutsal tutarlılık sağlamak için izlenir.
Talep üzerine aşağıdakileri içeren destekleyici belgeler sağlanabilir:
Fabrika Test Raporu (FTR)
Uygunluk Sertifikası (COC)
Malzeme Sertifikaları
Paketleme Listesi ve Ticari Fatura
Menşe Şahadetnamesi (gerekliyse)
Her üretim partisi, hammaddeden son denetime kadar izlenebilir ve böylece müşterilerin proje kalitesi ve dokümantasyon gereksinimlerini karşılamasına yardımcı olur.
Cevap 1: Temel olarak kuyu kayıt sistemleri, kuyu başı otomasyon ekipmanı, çekme zincirleri, yer altı dar hendek kurulumu ve mobil kırma kontrol üniteleri dahil olmak üzere zorlu petrol sahası uygulamaları için tasarlanmıştır. Esnek yapısı ve mekanik koruması, kabloların sık hareket ettiği, darbeye maruz kaldığı ve zorlu dış ortam koşullarına uygun olmasını sağlar.
Cevap2: Kilitli çelik bant zırh katmanı ezilme, darbe, aşınma ve kemirgen hasarına karşı ek mekanik koruma sağlar. Geleneksel düz kablolarla karşılaştırıldığında Zırhlı MLE kablosu, kabloların kurulum ve çalışma sırasında fiziksel strese maruz kalabileceği açık petrol sahası ortamlarında daha fazla dayanıklılık sunar.
A3: Evet. Kablo dinamik çalışma koşulları için tasarlanmıştır. İnce telli bakır iletkenlerin, esnek yalıtım malzemelerinin ve yağa dayanıklı dış kaplamaların kullanılması, kablonun, kerestecilik ve mobil petrol sahası ekipmanlarında yaygın olarak görülen tekrarlanan bükülme, sürüklenme ve ileri geri hareket sırasında elektriksel performansını korumasını sağlar.
A4: Evet. İletken boyutu, damar sayısı, kablo uzunluğu, kılıf malzemesi, voltaj değeri ve çevre koruma gereksinimleri dahil olmak üzere farklı uygulama gereksinimlerine göre özelleştirilmiş çözümler sağlayabiliriz. Mühendislik ekibimiz, belirli petrol sahası çalışma koşulları için uygun kablo yapısının seçilmesine yardımcı olabilir.
