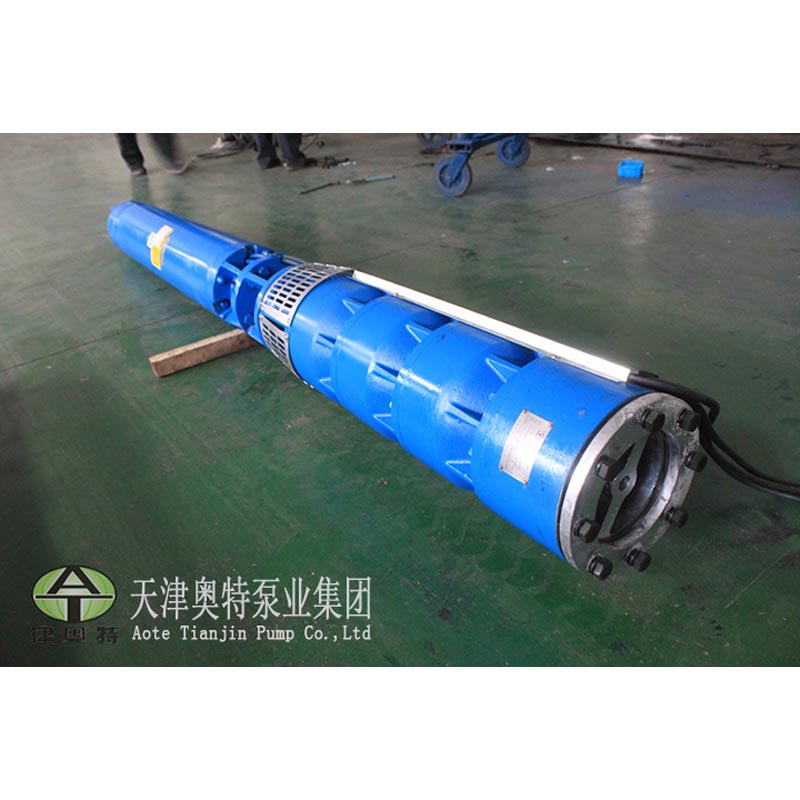

Şirketimizin A5QJ serisi Sulama için Derin Kuyu Dalgıç Pompası, derinlerden yeraltı suyunun çıkarılması için tasarlanmıştır. kuyuların yanı sıra nehirlerden, rezervuarlardan ve kanallardan su alma projeleri. Tarım arazilerinin sulanmasında yaygın olarak uygulanır, Dağlık bölgelerde insanlar ve hayvanlar için evsel su temini, şehirlerde drenaj için de mevcuttur, fabrikalar, demiryolları, madenler ve şantiyeler.
1.Entegre motor ve pompa yapısı, yüksek güvenlik ve güvenilirliğe sahip dalgıç su altı çalışması.
2. Kuyu muhafazası için özel bir gereklilik yoktur; yükselen borunun yalnızca karşılık gelen çalışma basıncına dayanması gerekir.
3.Kolay kurulum, işletme ve bakım, küçük zemin alanı işgali; pompa binası inşaatına gerek yoktur.
4.Kompakt yapı ve düşük hammadde tüketimi.
| Öğe | Şartname |
| Pompa Tipi | Dikey Derin Kuyu Dalgıç Pompa |
| Yapı | Çok Kademeli Santrifüj Pompa |
| Motorlu Tip | Üç Fazlı Asenkron Dalgıç Motor |
| Nominal Gerilim | 380V / 660V |
| Sıklık | 50 Hz |
| Akış Aralığı | Özelleştirilmiş |
| Kafa Aralığı | 900 m'ye kadar |
| Kurulum Türü | Dikey Kurulum |
| Soğutma Yöntemi | Su Dolu Motor Soğutma |
| Ortam Sıcaklığı | ≤20°C |
| PH Aralığı | 6,5–8,5 |
| Katı Parçacık İçeriği | ≤%0,01 |
1,3 fazlı AC güç kaynağı: 50Hz frekans, nominal voltaj 380V veya 660V (izin verilen tolerans ±%5).
1. Kütlece katı parçacık içeriği ≤ %0,01.
2. Pompalanan sıvının PH değeri 6,5 ile 8,5 arasında değişir.
3.Orta sıcaklık ≤ 20°C.
4. Sulama için Derin Kuyu Dalgıç Pompanın girişi dinamik su seviyesinin en az 1 m altında olmalıdır; maksimum batma derinliği statik su seviyesi altında 70 m'dir; Pompa tabanı kuyu tabanından minimum 1 m açıklıkta kalır.
5. Pürüzsüz iç duvarlı ve mahfaza çıkığı olmayan düz kuyu mahfazası.

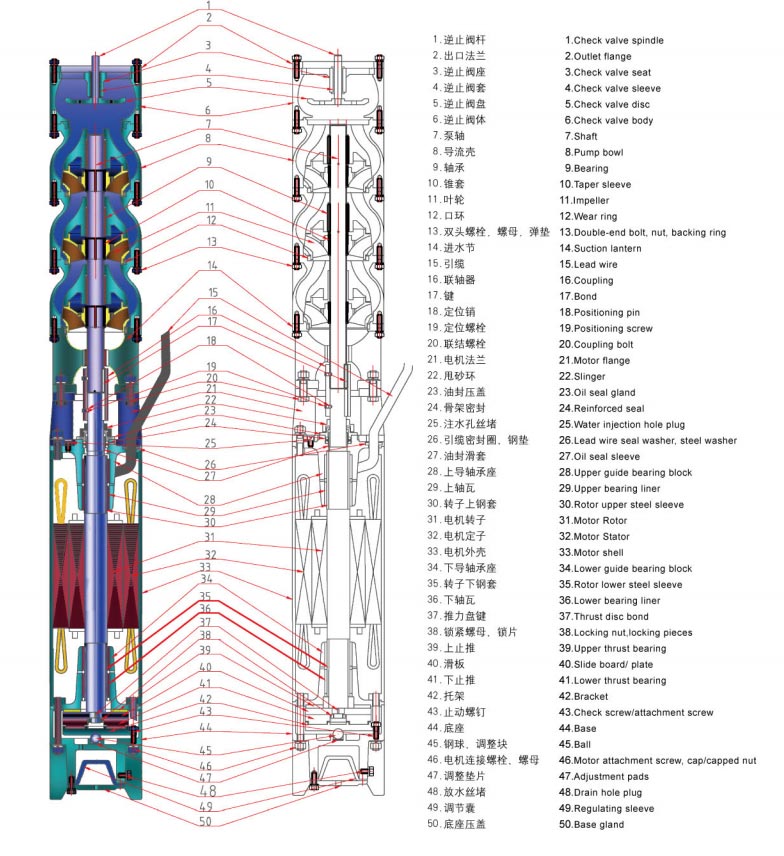

1. Sulama için Derin Kuyu Dalgıç Pompa, dalgıç 3 fazlı asenkron motor ve pompa gövdesinden oluşur. Motor doğrudan üst pompa ünitesine akuple edilmiştir. Üst motor miline takılan güvenilir salmastra, dahili motor soğutma suyu ile pompalanan ortam arasındaki çapraz sızıntı, uzun süreli kararlı çalışmayı sağlar.
2. Pompa, tek emişli, çok kademeli, dikey santrifüj tipindedir; eşleşen motor su dolu ıslak tip dikeydir Namlu tipi kaplin ile bağlanan dalgıç asenkron motor.
3. Motor sargısı naylon kılıflı PE su geçirmez mıknatıs telini benimser; motor boşluğu temiz tatlı su ile doldurulur.
4. Motorda su ile yağlanan kılavuz yataklar kullanılmaktadır. Motorun altındaki baskı yatağı çift yönlü eksenel yataklıdır pompadan itilir. Yüksek kafalı versiyon, ithal edilenlerle eşleşen nikel içeren bakır yelpaze şeklindeki itme yastıklarını donatıyor Eksenel yük taşıma için Phylos kayar plakalar.
5. Yüksek kaldırma modellerinde pompa ile motor arasına, maksimum kaldırma yüksekliğine sahip ekstra bir eksenel kuvvet taşıyan bileşen monte edilmiştir. 900m'ye kadar.
1. Çalıştırmadan önce motor boşluğunu temiz tatlı suyla doldurun; Don çatlamasını önlemek için kışın depolamak için tüm dahili suyu boşaltın.
2. Ünitenin izolasyon direncini düzenli olarak test edin; değer 0,5 MΩ'dan düşük olmamalıdır.
3.Standart garanti süresi: Normal çalışma koşullarında 1 yıl.
Örnek: QJ80-100-37
| Kod | Anlam |
| Q | Dalgıç Tipi |
| J | Derin Kuyu Uygulaması |
| 80 | Nominal Akış: 80 m³/saat |
| 100 | Anma Yüksekliği: 100 m |
| 37 | Motor Gücü: 37 kW |
Müşteriler bir pompa modeli seçmeden önce aşağıdaki bilgileri doğrulamalıdır:
Sulama alanına ve su talebine göre gerekli su çıkışını belirleyin.
Aşağıdakiler de dahil olmak üzere gerekli kaldırma yüksekliğini hesaplayın:
• Kuyu derinliği
• Dikey kaldırma mesafesi
• Boru hattı basınç kaybı
• Terminal su basıncı gereksinimleri
Mevcut kuyu kasasına uygun bir pompa çapı seçin.
Voltajı, frekansı ve mevcut elektrik kapasitesini doğrulayın.
Su sıcaklığını, PH değerini ve katı parçacık içeriğini kontrol edin.
Bu parametrelerin sağlanması, seçilen pompanın beklenen performansı sağlamasına yardımcı olur.
| Arıza Olayları | Sebepler | Çözümler |
| Kafaya ulaşılamıyor, su emilemiyor veya su çıkışı yetersiz. | 1.Dinamik su seviyesi izin verilen minimum değerin altına düşer. dinamik su seviyesi; 2.Asansör borusunda kırılma ortak; 3. Motorun ters dönüşü; 4. Gerilimde azalma; 5. Bloke su giriş; 6. Hasarlı bağlantı elemanı. |
1. Kuyu derinliğini artırmak için pompa kademesini artırın ve boruyu kaldırın; 2.Kırılmayı onarın; 3. Kabloyu değiştirin bağlayıcı; 4.Voltajı kontrol edin; 5.Yıkama suyu girişi; 6. Kuplörü değiştirin. |
| Motor başlatma sırasında vızıltı ile çalışmıyor. | 1. Rulman nöbeti; 2.Motorun tek fazlı çalışması. |
1. Hasarlı parçaları inceleyin ve onarın; 2. Bağlantı kablosunu kontrol edin ve faz arızasını bulun. |
| Aşırı büyük ampermetre işaretçisi salınımı | 1.Dinamik su seviyesi emme girişine düşer; 2.Dinamik su seviyesi izin verilen seviyenin altına düşüyor min.dinamik su seviyesi; |
1. Su deşarjını azaltın ve batma derinliğini artırın. |
| Ünitenin şiddetli titreşimi | 1. Pompa mili bükülmüş; 2. Ünite yatak kısmındaki aşınma ve yıpranma çok büyük; 3. Çok yoğun gaz kelebeği; 4. Hasarlı bağlantı elemanı. |
1. İş milini kalibre edin; 2. Yatağı değiştirin; 3. Sürgülü vanayı büyütün; 4. Kuplörü değiştirin. |
| Akışa bırak | 1. Yüzük takarken aşınma ve yıpranma; 2. Su girişi tıkalı; 3. Kaldırma boruları arasındaki bağlantıda sızıntı veya kabuklar. |
1. Aşınmış parçaları onarın veya değiştirin; 2.Yıkama suyu girişi; 3. Bağlantı kısmını kontrol edin. |
| Yalıtım Direncinde Ani Düşüş | 1.Motor kablosu konektörünün kalitesiz; 2.Motor döndürücü kablolarının hasarlı yalıtımı; 3. Aşınmış kablo. |
1. Kablo konnektörünü yeniden bağlayın; 2.Motor kablolarını onarın; 3. Hasarları onarın. |
| Güç tüketiminde artış (ampermetre göstergesi nominal değeri aşıyor) değer) |
1. Aşınmış yatak pervanesi; 2. Rulman aşındıktan sonra motorun ara teması; 3. Aşınma pervane ve kabuk arasında. |
1. Pompayı inceleyin ve onarın; 2.Motoru inceleyin ve onarın; 3. Akışı kontrol edin ve motor itişini kontrol edin taşıyan. |
Derin kuyu dalgıç pompa esas olarak derin kuyulardan yeraltı suyunu çıkarmak ve su sağlamak için kullanılır. sulama, evsel kullanım, endüstriyel uygulamalar ve diğer su transfer projeleri.
Evet. ATQJ Serisi tarım arazisi sulama, yağmurlama sistemleri, sera sulama ve diğer uygulamalar için tasarlanmıştır. tarımsal su temini uygulamaları.
Müşteriler şunları sağlamalıdır:
• Gerekli akış hızı
• Pompa kafası
• Kuyu derinliği
• Kuyu çapı
• Su kaynağı bilgileri
• Güç kaynağı gereksinimleri
Evet. AOTE pompası, akış hızı, basma yüksekliği, motor gücü, voltaj ve malzemeler dahil olmak üzere pompa parametrelerini ihtiyaca göre özelleştirebilir. proje gereksinimleri.
İzin verilen kurulum derinliği seçilen modele ve çalışma koşullarına bağlıdır. Yüksek kafalı modeller başarabilir 900 metreye kadar kafaları kaldırma.
Bakım için yalıtım direncinin, kablo durumunun, çalışma akımının ve su çıkışının düzenli olarak kontrol edilmesi önerilir. istikrarlı performans.
AOTE uzun yıllardır pompa üretiminde uzmanlaşmıştır ve derin kuyu dalgıç pompalar sağlamaktadır. Tarımsal, endüstriyel ve belediye uygulamaları. Deneyimli mühendislik yeteneği ve esnek üretim ile Proseslerde, farklı su temini projeleri için standart modellerin yanı sıra özelleştirilmiş pompa çözümlerini de destekliyoruz.
