Dalgıç Eksenel Akış Pompası Yüksek Akışlı Su Transferini Nasıl İyileştirir?

Makale Özeti

Mühendisler, müteahhitler, belediye yetkilileri, endüstriyel operatörler ve tarımsal proje sahipleri için büyük akışlı bir pompanın seçilmesi, yalnızca mevcut en büyük motorun seçilmesi meselesi değildir. Pompalama sistemi gerekli akış hızına, toplam dinamik yüke, su kalitesine, çalışma ortamına, kurulum yapısına, güç kaynağına ve beklenen görev döngüsüne uygun olmalıdır.

• Eksenel akışlı pompalamanın hidrolik rolünü anlayın.
• Dalgıç yapının pompa istasyonu tasarımını neden basitleştirebileceğini tanımlayın.
• Pompa kapasitesini gerçek proje koşullarına göre değerlendirin.
• Doğru planlama yoluyla kurulum ve bakım risklerini azaltın.
• Uygun malzemeleri, koruma sistemlerini ve izleme işlevlerini seçin.
• Pompa konfigürasyonunu su transfer uygulamasıyla eşleştirin.

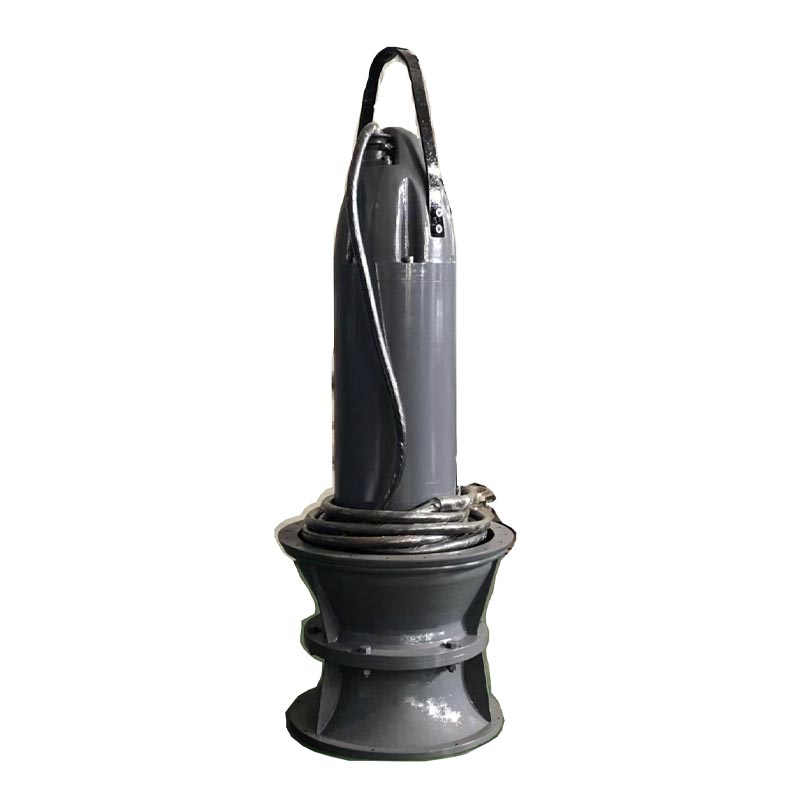

Dalgıç Eksenel Akış Pompası Nedir?

A Dalgıç Eksenel Akış Pompasıesas olarak büyük miktarlarda suyu nispeten alçak kaldırma yükseklikleri aracılığıyla taşımak için tasarlanmış yüksek kapasiteli bir pompalama makinesidir. Genellikle radyal su hareketine dayanan geleneksel santrifüj pompaların aksine, eksenel akış pompası, suyu pompa miline büyük ölçüde paralel olarak hareket ettirmek için pervane tipi bir pervane kullanır.

Bu hidrolik konfigürasyon, eksenel akış teknolojisini, projenin yüksek basınç yerine yüksek akış gerektirdiği durumlarda özellikle uygun hale getirir. Tipik örnekler arasında taşkın drenajı, sulama kanalları, yağmur suyu pompalaması, soğutma suyu sirkülasyonu, nehir suyu transferi ve belediye drenajı yer alır.

“Suya daldırılabilir” kelimesi kurulum düzenlemesini açıklamaktadır. Pompa ve elektrik motoru tek bir ünitede birleştirilir ve su yüzeyinin altında çalışır. Bu, ayrı olarak kurulan pompa ve motor tertibatlarıyla ilişkili mekanik hizalama gereksinimlerinin çoğunu ortadan kaldırır.

Modern dalgıç eksenel akış ekipmanı, yalıtılmış motorları, mekanik contaları, sızıntı tespitini, sargı sıcaklığı izlemeyi, yatak sıcaklığı izlemeyi ve kontrol kabini korumasını içerebilir. Bu özellikler, gereksiz manuel müdahaleyi azaltırken operatörlerin su altında çalışan ekipmanı yönetmesine yardımcı olur.

Pompalama Sistemi Nasıl Çalışır?

Pompa girişine su girdiğinde çalışma süreci başlar. Motor, şaftı ve pervane tipi pervaneyi döndürerek suyu pompanın içinden boşaltma kanalına doğru hareket ettiren eksenel hidrolik kuvvet üretir.

Motor suya daldırıldığından çevredeki su ısı dağıtımına yardımcı olabilir. Bu, özellikle uzun çalışma döngüleri sırasında değerlidir çünkü motor sıcaklığı yönetimi, elektrikli ekipmanın güvenilirliğinde önemli bir faktördür.

Entegre konfigürasyon aynı zamanda yüzeye monte motor ile dalgıç pompa arasında uzun süre açıkta kalan bir şafta olan ihtiyacı da ortadan kaldırır. Daha az harici mekanik aktarım bileşeni, daha az hizalamayla ilgili endişeler ve daha kompakt bir kurulum düzenlemesi anlamına gelebilir.

1. Su giriş bölgesine girer:Hidrolik tasarım suyu dönen pervaneye doğru yönlendirir.
2. Motor pervaneyi çalıştırır:Elektrik enerjisi dönme mekanik enerjisine dönüştürülür.
3. Pervane eksenel itme kuvveti üretir:Büyük su hacimleri pompa geçişinden itilir.
4. Su deşarja doğru hareket eder:Akış, çıkış kanalına, boruya veya pompa istasyonu sistemine yönlendirilir.
5. Koruma sistemleri çalışmayı izler:Sensörler anormal sızıntıyı, sıcaklık koşullarını veya diğer çalışma risklerini tespit edebilir.

Gerçek hidrolik performans pervane geometrisine, dönüş hızına, kanat konfigürasyonuna, pompa çapına, su koşullarına, sistem yüküne ve çalışma noktasına bağlıdır. Bu nedenle bir pompa, yalnızca motor gücü yerine her zaman doğrulanmış performans verilerine göre seçilmelidir.

Ana Bileşenler ve Yapı

Güvenilir bir Dalgıç Eksenel Akış Pompası bir pervane ve motordan daha fazlasıdır. Performansı, hidrolik bileşenler, elektriksel koruma, sızdırmazlık sistemleri, yataklar, kablolar ve destekleyici kurulum yapısı arasındaki etkileşime bağlıdır.

Modern Pompalama Projeleri İçin Temel Avantajlar

Proje sahipleri genellikle aynı pratik zorluklarla karşı karşıyadır: sınırlı kurulum alanı, artan inşaat maliyetleri, dalgalanan su seviyeleri, zor bakım erişimi ve büyük miktarlarda suyun hızla uzaklaştırılması ihtiyacı. Düzgün seçilmiş bir Dalgıç Eksenel Akış Pompası bu sorunların birçoğunu aynı anda çözebilir.

1. Alçak düşüde yüksek akış

Eksenel akış konfigürasyonu, gerekli basma yüksekliğinin nispeten mütevazı olduğu büyük hacimlerin taşınmasına doğal olarak uygundur. Bu, üretimin yüksek tahliye basıncından daha önemli olduğu drenaj ve su transferi görevleri için onu etkili bir seçim haline getirir.

2. Kompakt kurulum

Pompa ve motor tek bir dalgıç düzeneğe entegre edilmiştir. Bu, yer üstü makinelerin miktarını azaltabilir ve genel pompa istasyonu düzenlemesini basitleştirebilir.

3. Basitleştirilmiş mekanik kurulum

Geleneksel bir pompa sistemi, ayrı pompa ve motor bileşenleri arasında dikkatli bir hizalama gerektirebilir. Entegre dalgıç ünite, kurulum sırasında hizalanması gereken harici mekanik arayüzlerin sayısını azaltır.

4. Etkili motor soğutması

Çevredeki su önemli bir ısı transfer ortamı sağlar. Düzgün tasarlanmış dalgıç motorlar bu nedenle sürekli çalışma sırasında etkili soğutma sağlayabilir.

5. Daha düşük çalışma gürültüsü

Su altında çalışma doğal olarak mekanik gürültünün çoğunu yalıtır. Bu, kentsel drenaj istasyonları, yer altı tesisleri ve yerleşim yerlerinin yakınında bulunan tesisler için avantajlı olabilir.

6. Dalgalanan su seviyelerine daha iyi uyum sağlama

Taşkın kontrolü ve drenaj tesislerinde sıklıkla değişen su seviyeleri yaşanır. Suya daldırılabilir konfigürasyonlar, geleneksel su üstü ekipmanların su baskını riskine maruz kalacağı durumlarda özellikle pratik olabilir.

7. Potansiyel olarak daha düşük inşaat gereksinimleri

Kompakt bir pompa düzenlemesi, belirli pompa istasyonları için gereken yapısal alanı azaltabilir. Gerçek inşaat tasarrufları proje geometrisine, inşaat tasarımına, boşaltma düzenlemesine ve yerel kurulum koşullarına bağlıdır.

Tipik Uygulamalar

Eksenel akışlı pompalamanın çok yönlülüğü, bu teknolojiyi belediye, sanayi, tarım ve çevresel su yönetimi projelerinde faydalı kılar.

Uygulama uygunluğu her zaman gerçek sıvı özelliklerine göre doğrulanmalıdır. Sıcaklık, pH, askıdaki katı maddeler, aşındırıcı bileşenler, kalıntılar ve diğer kirletici maddeler malzeme seçimini ve çalışma güvenilirliğini etkileyebilir.

Pompa Seçiminde Temel Faktörler

Pompanın yalnızca gerekli akış hızına göre seçilmesi, zayıf sistem performansının en yaygın nedenlerinden biridir. Şartnameyi tamamlamadan önce hidrolik ve çalışma ortamının tamamı değerlendirilmelidir.

Hidrolik hesaplamalarda nominal değerlere dayanmak yerine gerçek sistem eğrisi dikkate alınmalıdır. En iyi çalışma noktası genellikle pompanın aşırı kısılma, dengesiz çalışma, titreşim veya gereksiz enerji tüketimi olmadan gerekli görevi sağlayabileceği yerdir.

Dalgıç Eksenel Akış Pompası ve Geleneksel Pompa Üniteleri Karşılaştırması

Hem dalgıç hem de geleneksel pompalama sistemleri, uygun şekilde tasarlandığında güvenilir su transferi sağlayabilir. Aradaki fark öncelikle ekipmanın nasıl kurulduğunda ve motor, pompa, soğutma ve destekleyici altyapının nasıl düzenlendiğinde yatmaktadır.

Doğru seçim siteye bağlıdır. Kolay yüzeye erişim, çok yüksek basınç veya özel proses gereksinimlerinin hakim olduğu durumlarda geleneksel bir pompa tercih edilebilir. Daldırılabilir eksenel akış konfigürasyonu, yüksek akış, düşük düşü, kompakt yapı ve dalgalanan su seviyelerinin merkezi proje gereksinimleri olduğu durumlarda özellikle çekici hale gelir.

Kurulumda Dikkat Edilecek Hususlar

Doğru kurulum çok önemlidir çünkü iyi tasarlanmış bir pompa bile, emme düzeni veya boşaltma sistemi yanlış yapılandırıldığında düşük performansa maruz kalabilir.

1. Kurulum odasını inceleyin:Pompaya girebilecek inşaat kalıntılarını ve yabancı maddeleri temizleyin.
2. Giriş geometrisini kontrol edin:Giriş, pompaya istikrarlı ve makul derecede düzgün bir akış sağlamalıdır.
3. Minimum batmayı doğrulayın:Pompa, üreticinin belirttiği su seviyesinde çalışmalıdır.
4. Güç kablosunu koruyun:Keskin virajları, aşınmayı, kontrolsüz hareketleri ve mekanik hasarları önleyin.
5. Uygun kaldırma ekipmanı kullanın:Dalgıç üniteler ağır olabilir, dolayısıyla kaldırma noktaları ve ekipmanın doğru şekilde derecelendirilmesi gerekir.
6. Elektrik korumasını doğrulayın:Devreye almadan önce topraklama, aşırı yük koruması, sızıntı izleme ve kontrol fonksiyonlarını doğrulayın.
7. Dönüş ve devreye alma koşullarını kontrol edin:Pompayı normal çalışmaya sokmadan önce üreticinin devreye alma prosedürünü izleyin.

Giriş tasarımı özel ilgiyi hak ediyor. Kötü giriş koşulları girdaplara, dengesiz yüklemeye, türbülansa veya aşırı hava ve döküntü sürüklenmesine neden olabilir. Bu koşullar hidrolik performansı azaltabilir ve titreşimi veya aşınmayı artırabilir.

Bakım ve Güvenilirlik Uygulamaları

Dalgıç ekipmanı zorlu ortamlar için tasarlanmıştır, ancak suyun altında çalışması bakımın göz ardı edilebileceği anlamına gelmez. Elektrik yalıtımını, contaları, yatakları, hidrolik bileşenleri ve kabloları korumak için önleyici muayene hâlâ gereklidir.

Pratik bir bakım programı şunları içermelidir:

• Üreticinin bakım prosedürüne göre motor yalıtım durumunun kontrol edilmesi.
• Güç kablosunun kesik, aşınma veya bozulma açısından incelenmesi.
• Sızıntı tespit sinyallerinin ve mekanik salmastra durumunun izlenmesi.
• Motor sargısının ve yatak sıcaklığı eğilimlerinin kontrol edilmesi.
• Pervane kanatlarının erozyon, korozyon, kirlenme veya fiziksel hasar açısından incelenmesi.
• Anormal titreşimi, gürültüyü, akım çekişini ve akıştaki değişiklikleri kontrol etme.
• Giriş eleklerinin incelenmesi ve biriken kalıntıların temizlenmesi.
• Kademeli performans bozulmasını tespit etmek için faaliyet kayıtlarının incelenmesi.

Performans izleme, büyük kurulumlar için özellikle değerlidir. Azalan akışla birlikte güç tüketimindeki kademeli bir artış, hidrolik kirlenmenin, pervane hasarının, artan sistem direncinin veya amaçlanan çalışma noktasından uzakta çalışmanın göstergesi olabilir.

Yaygın Çalıştırma Sorunları ve Çözümleri

Neden JINAOTE'u Düşünmelisiniz?

JINAOTEyüksek hacimli su transferi, kompakt kurulum ve güvenilir dalgıç işletimin önemli olduğu uygulamalar için dalgıç pompalama çözümlerine odaklanmaktadır. Dalgıç Eksenel Akış Pompası teklifi, belediye drenajı, taşkın kontrolü, sulama, endüstriyel su sistemleri, madencilik drenajı, tersane projeleri ve enerjiyle ilgili su uygulamaları gibi zorlu su yönetimi ortamları için konumlandırılmıştır.

Ürün yaklaşımı, pompayı ve motoru entegre bir dalgıç düzenekte birleştirir. Konfigürasyona ve proje gereksinimlerine bağlı olarak koruma özellikleri arasında sızdırmaz motor yapısı, mekanik sızdırmazlık düzenlemeleri, sızıntı tespiti, sargı sıcaklığı izleme ve yatak sıcaklığı izleme yer alabilir.

JINAOTE ayrıca eksenel akış ve karışık akış gereksinimleri arasında ayrım yapar. Eksenel akış konfigürasyonları genellikle yüksek akışlı, düşük başlıklı görevler için uygundur; projenin daha fazla yük kapasitesi ve farklı hidrolik özellikler gerektirdiği durumlarda karma akışlı tasarımlar düşünülebilir.

Proje alımında en faydalı başlangıç ​​noktası sadece pompa modeli istemek değildir. Bunun yerine tedarikçiye gerekli akışı, yüksekliği, sıvı sıcaklığını, su kalitesini, katı madde içeriğini, kurulum derinliğini, güç kaynağını, çalışma programını ve kurulum düzenlemesini sağlayın. Bu bilgi, tedarikçinin hidrolik görevi değerlendirmesine ve daha uygun bir konfigürasyon önermesine olanak tanır.

Sıkça Sorulan Sorular

1. Dalgıç Eksenel Akış Pompası esas olarak ne için kullanılır?

Esas olarak büyük hacimli suyun nispeten düşük yüksekliklerde taşınması için kullanılır. Yaygın uygulamalar arasında taşkın kontrolü, belediye drenajı, sulama, endüstriyel su transferi, soğutma suyu sirkülasyonu, madencilik drenajı ve nehir veya göl kenarı pompa istasyonları yer alır.

2. Eksenel akışlı ve karışık akışlı pompalar arasındaki temel fark nedir?

Eksenel akış pompası öncelikle suyu mile paralel olarak hareket ettirir ve genellikle yüksek akış ve düşük yükseklik için optimize edilir. Karışık akışlı bir pompa, eksenel ve radyal hidrolik özellikleri birleştirir ve uygun uygulamalarda daha fazla yük kapasitesi sağlayabilir.

3. Dalgıç Eksenel Akış Pompası su altında sürekli çalışabilir mi?

Evet, uygun şekilde tasarlanmış dalgıç üniteler, su altında çalışmaya yöneliktir. Ancak sürekli çalışma, üreticinin belirttiği su seviyesi, sıcaklık, elektrik, hidrolik ve çevresel sınırlar dahilinde kalmalıdır.

4. Dalgıç pompada motor soğutması neden önemlidir?

Elektrik motorları çalışma sırasında ısı üretir. Motor suya batırıldığından çevredeki su etkili ısı transferi sağlayabilir. Bu nedenle gerekli suya batma ve çalışma koşullarının korunması termal güvenilirlik açısından önemlidir.

5. Pompayı seçmeden önce hangi su koşulları kontrol edilmelidir?

Minimum olarak sıvı sıcaklığını, pH'ı, askıdaki katı maddeleri, yoğunluğu, aşındırıcı bileşenleri, aşındırıcı parçacıkları, lifleri ve döküntüleri değerlendirin. Bu faktörler hidrolik performansı, malzeme seçimini, conta ömrünü ve bakım gereksinimlerini etkiler.

6. Dalgıç pompa ayrı bir motor gerektirir mi?

Hayır. Dalgıç pompalama ünitesinin tanımlayıcı özelliklerinden biri, motor ve pompanın tek bir grup halinde entegre olmasıdır. Bu, ayrı olarak monte edilen pompa ve motorla karşılaştırıldığında mekanik kurulumu basitleştirebilir.

7. Pompa verimliliği zaman içinde nasıl korunabilir?

Düzenli inceleme, performans izleme, emme temizliği, pervane incelemesi, elektrik testleri, conta kontrolleri ve titreşim veya sıcaklık izleme, bozulmanın büyük bir arızaya dönüşmeden önce tespit edilmesine yardımcı olabilir.

8. Dalgıç Eksenel Akış Pompası taşkın kontrol projelerine uygun mudur?

Evet. Yüksek hacimli, düşük başlıklı su transferi, eksenel akışlı pompalamanın tipik bir kullanım durumudur. Batık düzenleme, su seviyelerinin önemli ölçüde dalgalandığı ve yüzeye monte ekipmanın ek korumaya ihtiyaç duyduğu yerlerde de pratik olabilir.

9. Doğru pompa modeli nasıl seçilmelidir?

Gerekli akış ve toplam yük ile başlayın, ardından sıvı özelliklerini, kurulum derinliğini, çalışma döngüsünü, güç kaynağını, giriş koşullarını ve kontrol gereksinimlerini değerlendirin. Nihai seçim, üreticinin doğrulanmış performans verilerine ve projeye özel hesaplamalara dayanmalıdır.

10. Fiyat teklifi istenirken hangi bilgiler sağlanmalıdır?

Gerekli akışı, yüksekliği, sıvı özelliklerini, su sıcaklığını, minimum ve maksimum su seviyelerini, kurulum yöntemini, elektrik beslemesini, çalışma saatlerini ve her türlü özel izleme veya malzeme gereksinimlerini sağlayın. Ayrıntılı bilgi, ekipman seçiminin ve teklifinin doğruluğunu artırır.

Çözüm

A Dalgıç Eksenel Akış PompasıYüksek basma yüksekliği gerektirmeden, büyük miktarlarda suyun aktarılması gereken projeler için pratik bir çözümdür. Entegre pompa ve motor konfigürasyonu kurulumu basitleştirebilir, ekipmanın kapladığı alanı azaltabilir, etkili motor soğutmayı destekleyebilir ve zorlu drenaj ve su transferi ortamları için sağlam bir yaklaşım sağlayabilir.

Ancak en iyi sonuçlar doğru mühendisliğe bağlıdır. Ekipman seçiminden önce akış hızı, toplam yük, emme koşulları, su kalitesi, çalışma sıcaklığı, elektrik beslemesi, suya batma ve görev döngüsü dikkate alınmalıdır. Hidrolik performansı ve uzun vadeli güvenilirliği korumak için doğru kurulum ve önleyici bakım aynı derecede önemlidir.

Belediye drenajı, taşkın kontrolü, sulama, endüstriyel su transferi, madencilik drenajı, soğutma suyu sistemleri veya diğer büyük akışlı uygulamalar için,JINAOTEproje gereksinimlerine özel Dalgıç Eksenel Akış Pompası çözümleri sunabilmektedir. Uygun bir konfigürasyon belirlemek ve maliyetli seçim hatalarını önlemek için akışınızı, yüksekliğinizi, su koşullarınızı, kurulum ayrıntılarınızı ve işletim gereksinimlerinizi teknik ekiple paylaşın.
