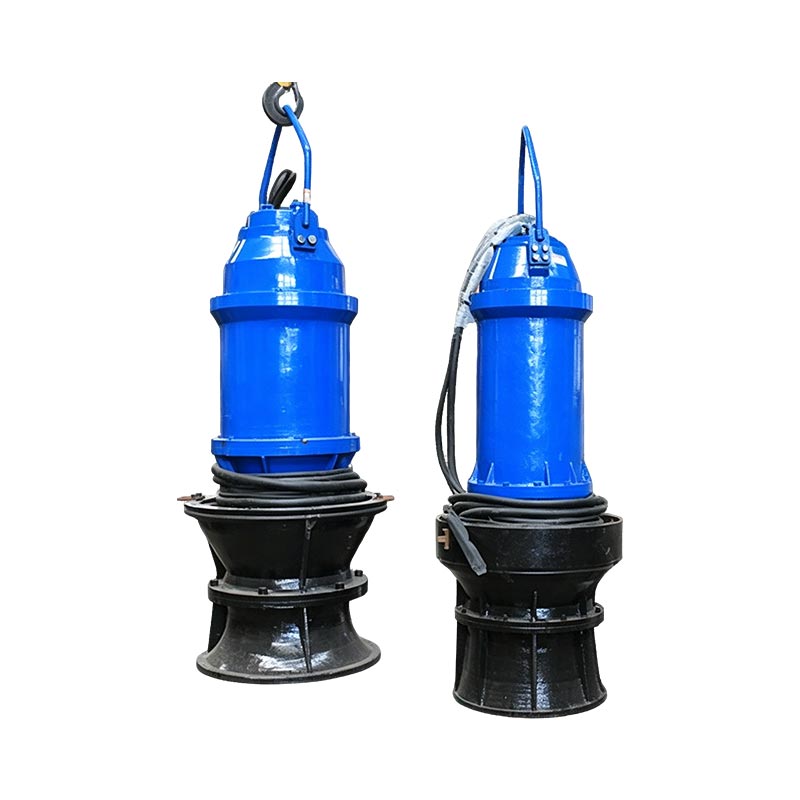

Sulama için Dalgıç Eksenel Akış Pompası, büyük hacimli su transfer uygulamaları için tasarlanmıştır yüksek akış kapasitesi ve düşük çalışma yüksekliği gerektirir.
Entegre dalgıç motor ve pompa yapısıyla tasarlanan bu seri, tarımsal sulama sistemleri, nehir suyu alma istasyonları, taşkın drenaj projeleri ve belediye suyu yönetim Sürekli ve güvenilir su transferinin gerekli olduğu tesisler.
Geleneksel kuru kurulumlu eksenel akışlı pompa sistemleriyle karşılaştırıldığında dalgıç tasarım kurulumu kolaylaştırır, pompa istasyonunun inşaat gereksinimlerini azaltır ve değişkenlik gösteren ortamlarda operasyonel stabiliteyi artırır su seviyeleri.

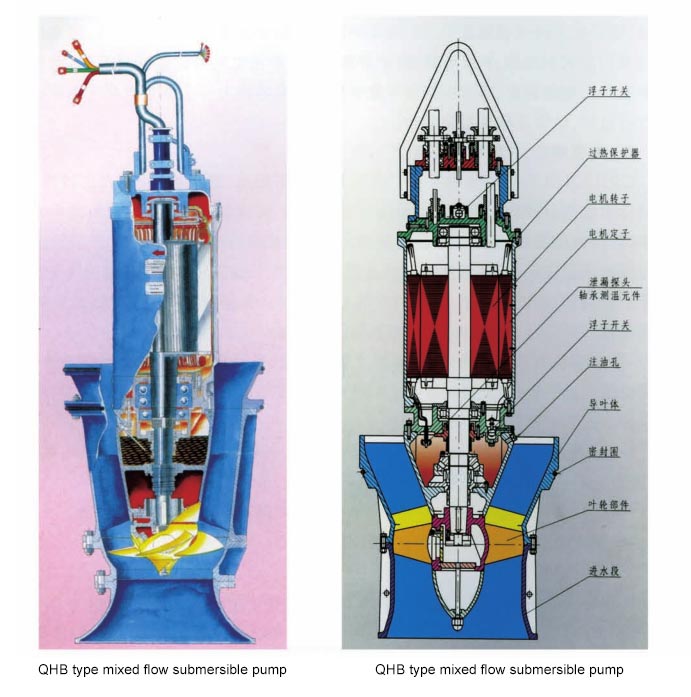

Motor, pompa bölümünün üzerine yerleştirilmiştir ve ünitenin tamamı suya batırılmış halde çalışır.
Ana yapısal özellikler şunları içerir:
• Entegre pompa-motor konfigürasyonu
• Ayarlanabilir pervane kanatları
• Tamamen kapalı dalgıç motor
• Mekanik sızdırmazlık sistemi
• Otomatik izleme koruma sistemi
Giriş tarafından bakıldığında pervane saat yönünün tersine dönmektedir.
Ayarlanabilir pervane tasarımı, pompanın farklı çalışma koşullarında verimli performansı sürdürmesini sağlar koşullar, değişen akış gereksinimlerine sahip uygulamalar için uygun hale getirir.
Eksenel akış pompaları, büyük miktarda suyun taşınması gereken uygulamalar için özel olarak tasarlanmıştır. nispeten düşük basınç gereksinimleri.
Tipik uygulamalar şunları içerir:
• Tarımsal sulama kanalları
• Nehir suyu alma sistemleri
• Rezervuar suyu transferi
• Taşkın kontrol pompa istasyonları
Geleneksel pompa istasyonları genellikle şunları gerektirir:
• Ayrı motor kurulumu
• Büyük ekipman odaları
• Karmaşık hizalama çalışması
Entegre dalgıç yapı, pompa ünitesinin doğrudan su altında çalışmasına olanak tanıyarak yerden yüksekliğini azaltır inşaat gereksinimleri ve sınırlı alana sahip yerler için uygun hale getirilmesi.
Sulama ve taşkın kontrolü projelerinde su seviyeleri önemli ölçüde değişebilir.
Dalgıç motor tasarımı şunları sağlar:
• Etkili motor soğutması
• Daha az çalışma gürültüsü
• Güvenilir sürekli çalışma
Doğru pompa tipinin seçilmesi esas olarak akış gereksinimlerine, basınç koşullarına ve uygulama ortamına bağlıdır.
| Seri | Pompa Tipi | Önerilen Uygulamalar |
| QZB | Dalgıç Eksenel Akış Pompası | Yüksek debili ve düşük düşülü su transfer uygulamaları |
| QHB | Dalgıç Karışık Akış Pompası | Değişen su seviyelerinde daha yüksek basma yüksekliği uygulamaları |
Büyük su hacmi transferi gereklidir Pompalama kafası nispeten düşüktür Sürekli sulama veya drenaj işlemi gereklidir
Daha yüksek kafa performansı gereklidir Su seviyesi önemli ölçüde değişir Daha iyi hidrolik uyarlanabilirlik gereklidir
QZB serisi, farklı proje gereksinimlerini karşılamak için birden fazla boyutta mevcuttur.
Örnek: 700QZB-100
| Kod | Tanım |
| 700 | Pompa çıkış çapı (mm) |
| QZB | Dalgıç eksenel akış pompası serisi |
| 100 | Pompaya Özgü Hızın 1/10'u |
| Modeli Serisi | Tipik Uygulama |
| 350QZB Serisi | Küçük sulama ve su transferi projeleri |
| 400QHB Serisi | Orta akışlı karışık akış uygulamaları |
| 500QZB Serisi | Tarımsal sulama ve belediye su transferi |
| 600QZB Serisi | Endüstriyel ve büyük sulama sistemleri |
| 700QZB Serisi | Büyük ölçekli drenaj ve su yönetimi projeleri |
| 800QZB Serisi | Yüksek kapasiteli su transfer uygulamaları |
| 900QZB Serisi | Yüksek akış performansı gerektiren büyük mühendislik projeleri |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 vb.
QZB ve QHB eksenel akışlı dalgıç pompalar, endüstriyel ve madencilik tesislerinde kullanım için yaygın olarak uygulanabilir. tersaneler, kentsel su temini ve drenaj sistemleri, tarımsal sulama ve enerji santralleri su temini ve drenaj sistemler.
QZB eksenel akışlı dalgıç pompa, düşük düşü ve yüksek akış hızları gerektiren uygulamalar için uygundur; QHB Karışık akışlı dalgıç pompa, yüksek verimlilik ve mükemmel kavitasyon direncine sahiptir ve bu da onu aşağıdakiler için uygun kılar: su seviyesinde önemli dalgalanmaların olduğu ve nispeten yüksek basınç gereksinimlerinin olduğu uygulamalar.
Bu ürünler, maksimum sıvı sıcaklığında ham su veya hafif kirlenmiş atık suları işlemek için tasarlanmıştır. arasında 50°C, pH aralığı 4 ila 10, askıdaki katıların hacimsel oranı %2'nin altında ve özgül ağırlık 1,2 × 10³ kg/m². Bu ürünlerin kullanılması, elektrik santrali motorlarının taşkın koruması için en etkili çözümdür. nehir kıyısı ve su seviyelerinin önemli ölçüde dalgalandığı göl kenarı alanları.
Sulama için Dalgıç Eksenel Akış Pompasının motoru, pompanın üzerinde bulunur. Dalgıç motor kuru tiptedir tasarım F Sınıfı yalıtımlı, güvenilir mekanik ve yardımcı contalara sahip olup, darbelere karşı koruma cihazlarıyla donatılmıştır. Sızıntıya ve iç sargılarda ve yataklarda sıcaklık artışına karşı.
Güvenli ve güvenilir çalışmayı sağlayan bir kontrol kabini ile birlikte gelir. Pompa çok çeşitli sular için uygundur nitelikleri ve çevre koşulları, ayarlanabilir pervane kanatlarına sahiptir ve geniş bir yelpazede çalışır. çalışma koşulları.
Girişten bakıldığında pervane saat yönünün tersine döner.
Eksenel akışlı pompalar, çok yüksek akış hızları ve düşük düşü koşulları için tasarlanmışken, karışık akışlı pompalar, Daha yüksek yük ve değişen çalışma koşulları gerektiğinde daha iyi performans.
Evet. QZB serisi, nehirlerden, rezervuarlardan ve sulama kanallarından ham suyun aktarılması için uygundur. su sınırlı miktarda asılı parçacık içerir.
Entegre batık yapı kurulum gereksinimlerini azaltır, motor soğutmasını iyileştirir, gürültüyü azaltır ve Sınırlı alana sahip yerlerde esnek kuruluma olanak tanır.
Müşteriler şunları sağlamalıdır:
Gerekli akış hızı
Pompa kafası
Su kaynağı koşulları
Kurulum yöntemi
Güç kaynağı gereksinimleri
Mühendislerimiz proje koşullarına göre uygun bir pompa modeli önerebilir.
